16层框剪结构住宅楼与3层框架结构幼儿园结构施工图纸

附件详情

该附件为浙江某小区的住宅楼与幼儿园，住宅楼为地上16层，建筑设计结构形式为框架剪力墙结构，基础采用550X550预制混凝土方桩基础，幼儿园为地上三层，框架结构，基础为独立基础，6度设防。

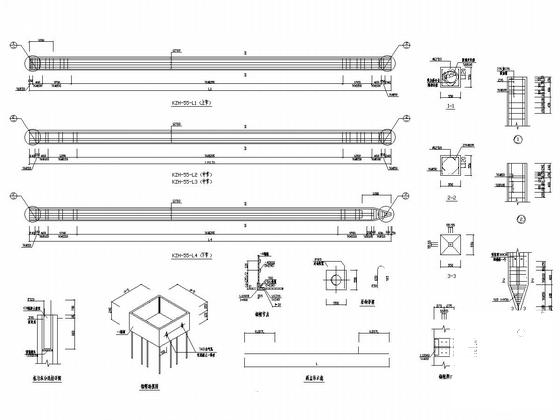

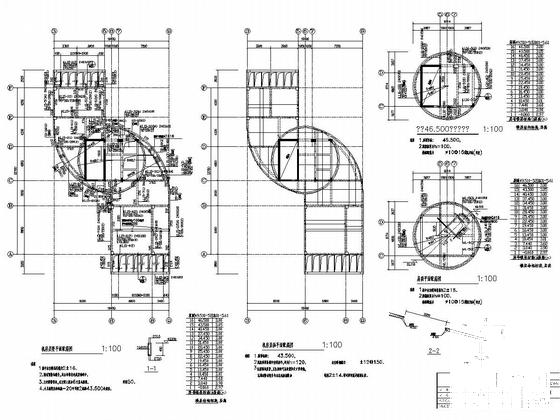

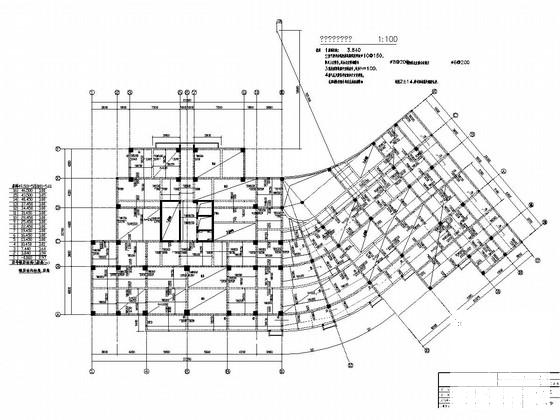

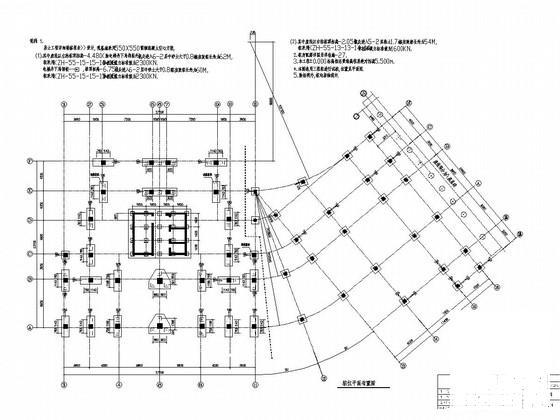

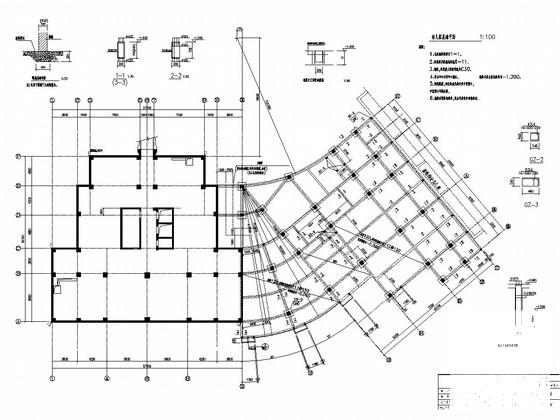

该资料包含： 结构设计说明 、桩位平面图、底板平面图、基础平面图、墙柱及柱平面图、墙板配筋平面、平面配筋图、 楼梯详图 、预制桩详图等共27张图。
