12268平米8层农贸市场综合楼消防设计施工图纸

  • 建筑类别:综合楼
  • 地上层数:8层
  • 地下层数:1层
  • 出图日期:近代
  • 建筑设计面积:12267.7平方米
  • 设计阶段:施工图设计
  • 设计内容:消火栓, 自动喷水, 气体灭火, 灭火器
  • 设置场所火灾危险等级:严重危险级Ⅰ级

附件详情

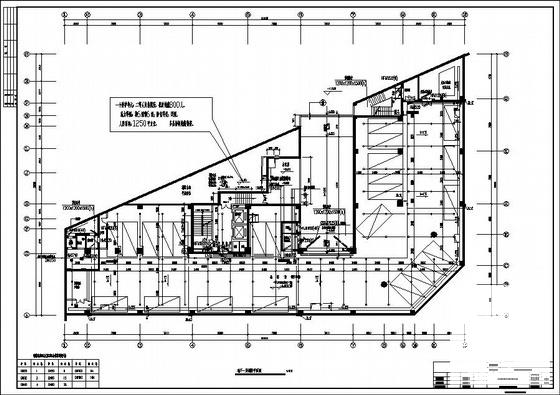

设计范围1)地下室消防排烟设计;2)防烟楼梯、前室加压送风;3)内走道排烟设计;
本建筑工程名称为某农贸市场综合楼,建筑层数地下1层,地上8层,建筑高度34.65m,总建筑面积12267.7m2,耐火等级一级,建筑类别一类.

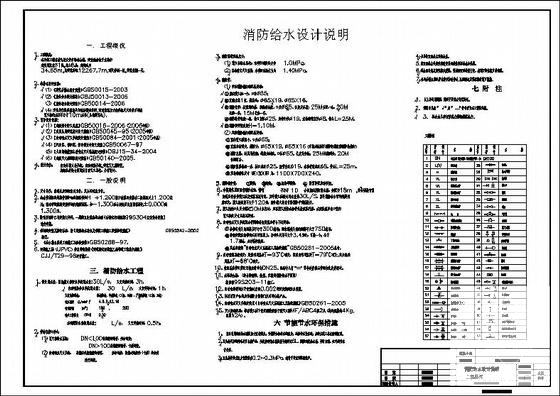

1、设计用水量:室内消火栓给水系统用水量:30L/s;火灾延续时间:3h;自动喷淋给水系统用水量: 30 L/s; 火灾延续时间:1h;火灾等级:严重危险级I级;喷水强度8L/min.m2;作用面积160m2;喷头工作压力0.10MPa.
灭火器的配置:每套消火栓下设置磷酸铵盐干粉灭火器MF/ABC4型2具(每具规格为4Kg,级别为2A)。

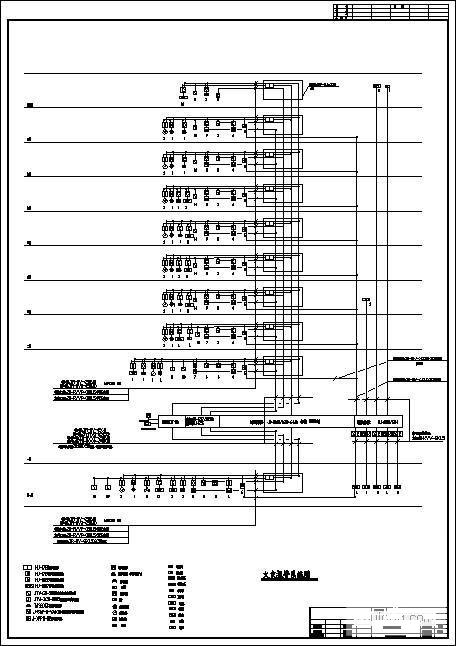

该项目为一类高层综合楼建筑,属一级保护对象,采用集中报警系统。系统采用二总线制,控制器设于小区消防控制中心,各层设置烟(温)感探测器、火灾报警按钮(启泵按钮)、报警警铃。
七氟丙烷灭火系统设计包括:低压配电间、配电室、变压器室、发电机房、储油间。防护区采用全淹没灭火方式,设计成一套组合分配系统。
通风排烟设计范围1)地下室消防排烟设计;2)防烟楼梯、前室加压送风;3)内走道排烟设计;

某农贸市场综合楼消防设计施工图

某农贸市场综合楼消防设计施工图

某农贸市场综合楼消防设计施工图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 农贸市场设计图纸 - 1
    农贸市场设计图纸 - 1
  • 农贸市场设计图纸 - 2
    农贸市场设计图纸 - 2
  • 农贸市场设计图纸 - 3
    农贸市场设计图纸 - 3
  • 农贸市场设计图纸 - 4
    农贸市场设计图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
