4层框架结构私人住宅楼结构施工图纸

  • 建筑类别:住宅
  • 建筑高度类型:多层建筑
  • 建筑地上层数:4层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:7度抗震
  • 地下室功能:车库
  • 参考图纸:45张
  • 设计年代:近代

附件详情

该项目是广东廉江某私人住宅,总建筑设计面积:近代.12平方米,共五层,其中半地下一层,地上4层,外加屋顶露台。采用独立基础,基础设计等级为丙级,抗震设防烈度为7度。
结构专业该资料包含: 结构设计说明 ,基础图,梁板柱图,楼梯图, 节点详图 等共计22张图。
建筑专业该资料包含:建筑设计说明,材料做法表,平、立、剖面图,墙身详图, 节点详图 ,入户亭子详图,屋顶构架 防雷平面图 等共计23张图。
分享投稿时间:近几年5月。

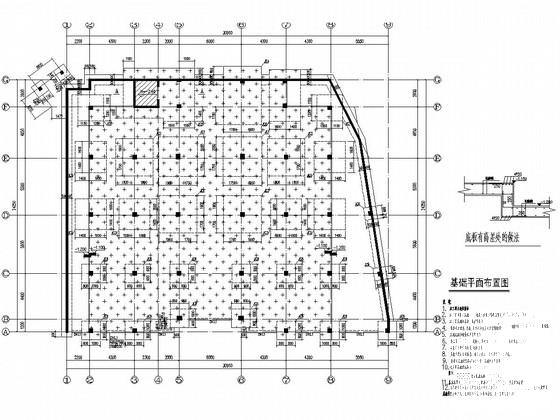

基础图

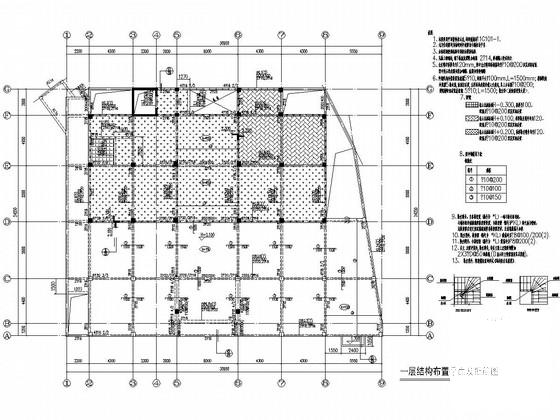

板配筋图

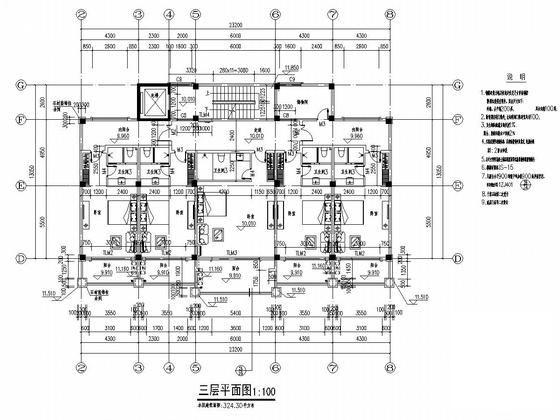

平面图

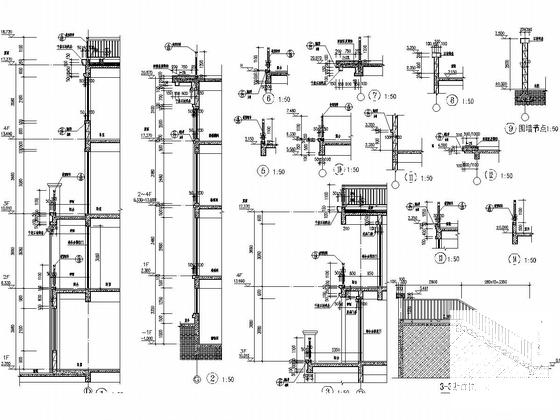

外墙详图

梁配筋图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 私人住宅图纸 - 1
    私人住宅图纸 - 1
  • 私人住宅图纸 - 2
    私人住宅图纸 - 2
  • 私人住宅图纸 - 3
    私人住宅图纸 - 3
  • 私人住宅图纸 - 4
    私人住宅图纸 - 4
  • 私人住宅图纸 - 5
    私人住宅图纸 - 5
  • 私人住宅图纸 - 6
    私人住宅图纸 - 6
以上是部分截图,请下载附件后查看完整高清内容
