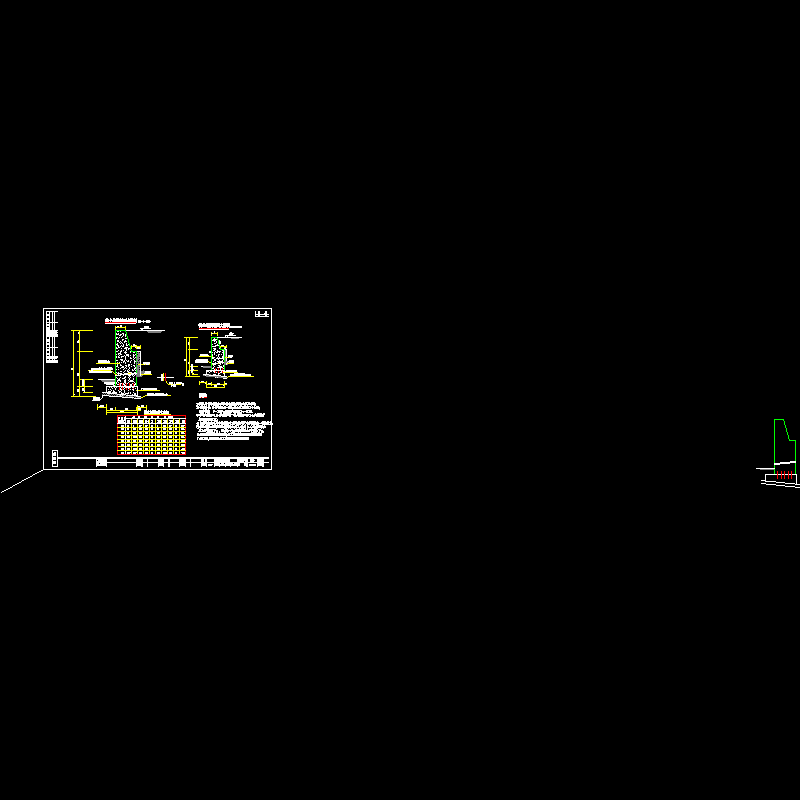

重力式挡墙大样CAD图纸

附件详情

1:图中尺寸除钢筋直径以毫米及注明外,均以厘米计.
2:设计参数: 计算荷载:汽-20;填土容重:19KN/M3;内摩檫角: f=35°;基底摩檫系数 k=0.30.
3:挡墙每隔8~10M设沉降缝一道,缝宽2~3CM,内填沥青麻丝(深20CM).
4:当挡墙高度不是米的整数时,挡墙断面尺寸采用较高一级的尺寸。
5:挡土墙基础要求置于稳定的土基上,墙高 1~3米其承载力不小于150KPa，墙高4~8m承栽力不小于200KPa.
6:挡土墙顶处拟设置拦杆,施工时注意预埋拦杆固定钢筋。
……
共计1张，设计于2015年
