4层框架结构职业技术学院教学楼结构施工图纸

  • 建筑类别:教育
  • 建筑高度类型:多层建筑
  • 建筑地上层数:4层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:7度抗震
  • 参考图纸:18张
  • 设计年代:近代

附件详情

该项目是山东某职业技术学院教学楼项目,4层,框架结构,一至四层均为专用教室及公共教学用房,四层南部均为办公室,总建筑设计面积:8724平方米,东西长62.3米,南北长61.2米,基础采用独立基础。
该资料包含:基础图,梁板柱图,建筑设计说明,立面图,平面图,剖面图,楼梯图等共计18张图。

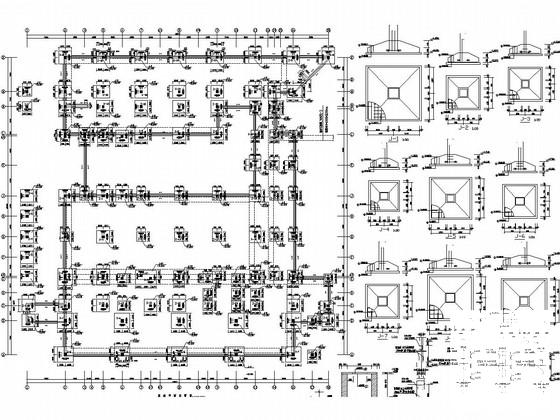

基础图

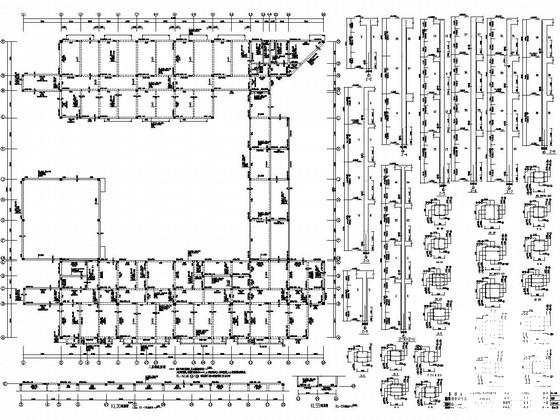

梁配筋图

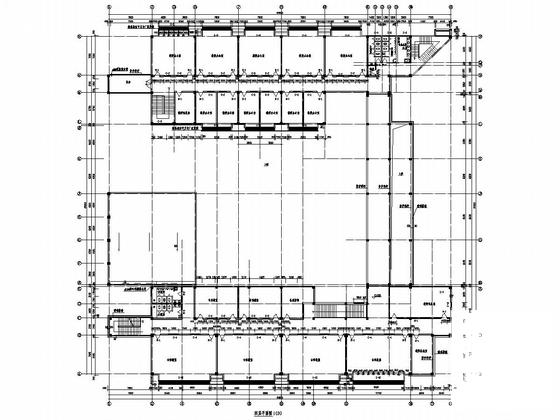

平面图

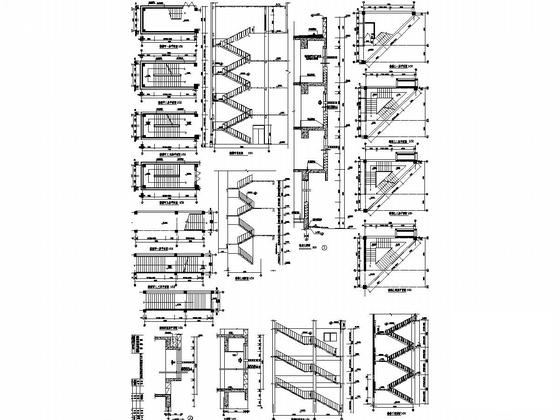

楼梯图

板配筋图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

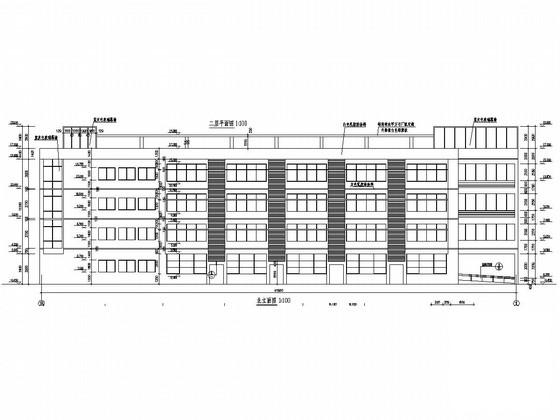

  • 框架结构结构施工图 - 1
    框架结构结构施工图 - 1
  • 框架结构结构施工图 - 2
    框架结构结构施工图 - 2
  • 框架结构结构施工图 - 3
    框架结构结构施工图 - 3
  • 框架结构结构施工图 - 4
    框架结构结构施工图 - 4
  • 框架结构结构施工图 - 5
    框架结构结构施工图 - 5
  • 框架结构结构施工图 - 6
    框架结构结构施工图 - 6
以上是部分截图,请下载附件后查看完整高清内容
