4层宿舍电气照明CAD施工图纸

  • 建筑类别:住宅
  • 建筑高度:多层建筑
  • 地上层数:4层
  • 图纸设计深度:施工图
  • 参考图纸:4张
  • 设计:低压配电,电气照明,建筑物防雷,接地安全

附件详情

1.本建筑物属于三类防雷建筑物。
2.利用建筑物基础作自然接地体,利用柱或剪力墙内两根主筋作防雷引下线,上下焊接。 基础梁内的主筋相焊接。在柱面或剪力墙距室外地坪面0.4米处予埋100x100x8钢板, 并与引下线焊接。
3.所有焊接处焊接长度不小于主筋直径的六倍。
4.防雷重复接地、PE共用接地体,接地电阻不大于4欧姆。
5.如接地电阻不满足要求,需另增设人工接地极。

2

3

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源

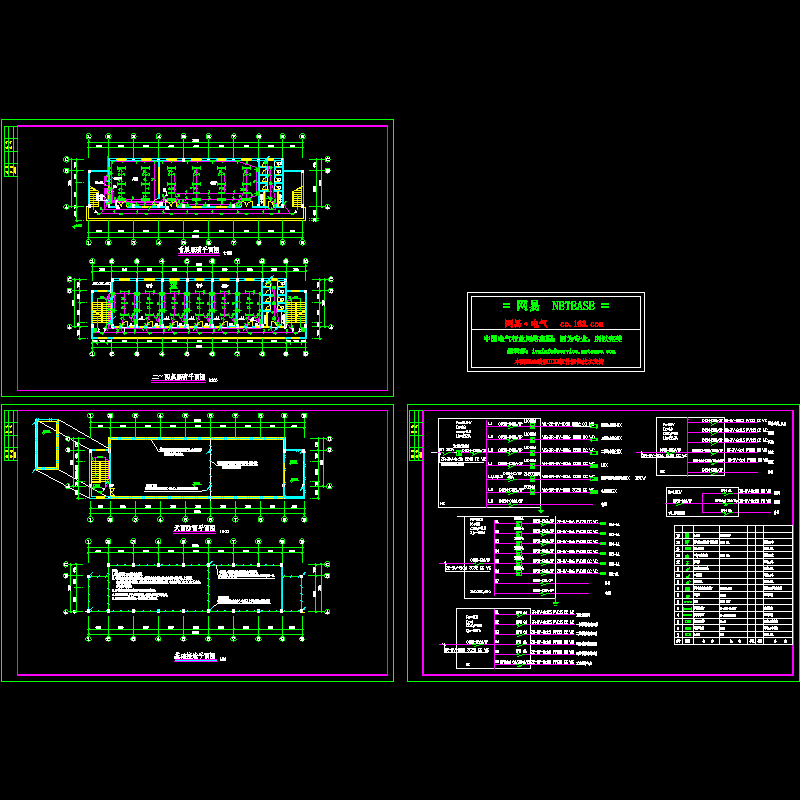

  • 4层宿舍电气照明CAD施工图纸 - 1
