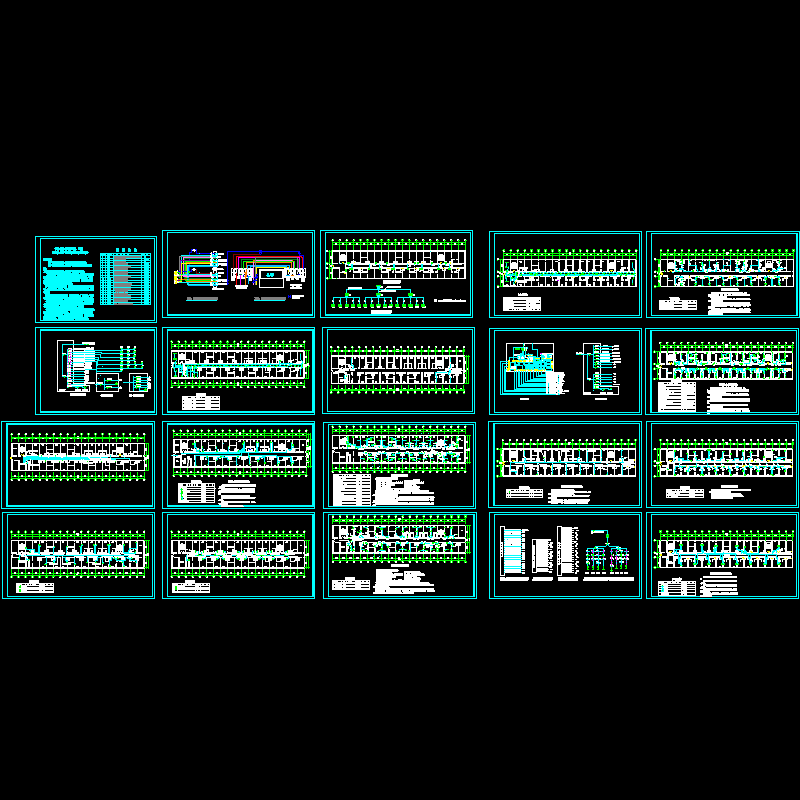

宾馆10、11楼客房改造电气CAD图纸

某宾馆10楼、11楼装饰改造电气安装竣工图编制说明：

编制依据：

（1）麓山宾馆10楼、11楼装饰改造装饰竣工图。

（2）麓山宾馆10楼、11楼电气安装施工现场记录和实测。

（3）麓山宾馆10楼、11楼电气工程移交记录。

施工说明：

1)该项目电气电路安装管线敷设方式是：在楼层走道的电路管线采用在吊顶上明敷设方式和桥架内敷设的方式，在客房内的电路管线在吊顶上的采用明敷设方式，在墙面敷设的管线采用凿槽后暗敷在墙内的方式。

2)电路管线的施工材料为，在吊顶上的均采用PVC阻燃塑料管，其客房衣柜、酒柜、卫生间吊顶上的管线采用15#金属软管敷设。

3）由于11楼走道空间限制，其电话线路、广播线路、有线电视天线和 电路入户线都采用15#金属软管敷设至客房内。

4）施工中所用的电路导线全部采用衡阳电缆厂金杯牌阻燃铜线。

5)工程中所采用的灯具除客房夜灯外，其他灯具和电话设备均为建设方提供，其余电器材料为施工方采购。

6)根据建设方的要求已经将宽带网的电线敷设到5楼机房内，由于本机房未有宽带网的引入，所有宽带网的回路线路在机房内预留20米作为备用，其线路从5楼引到11楼，每楼层按照3.2米计层高度，本竣工图未绘制该子目穿楼层的图纸。

客房床控开关

配电系统图

有线电视线路图

照明
