5层酒库给排水设计CAD施工图纸

项目及项目概要：

1.本项目位于贵州省修文县。

2.本单体为陶坛库，钢筋混凝土框架结构。

3.本项目无生活污水排出。雨水经收集后最终排入市政雨水管道；陶坛库事故排水排入室外事故排水管网，最终排入设在室外的事故池。

4.本项目规划用地范围内无湿陷性，无冻土。

5.本单体地上5层，建筑高度18.6米。总建筑面积：12398.40m 。

6.本车间火灾危险性为甲类。

设计范围：

本图设计范围为陶坛库消防系统；雨水系统；事故排水系统；移动式灭火器配置。

图中注明由专业承包方配合的二次深化设计内容，需满足该资料院提供的技术参数和设计要求，并负责安装、调试、验收等。

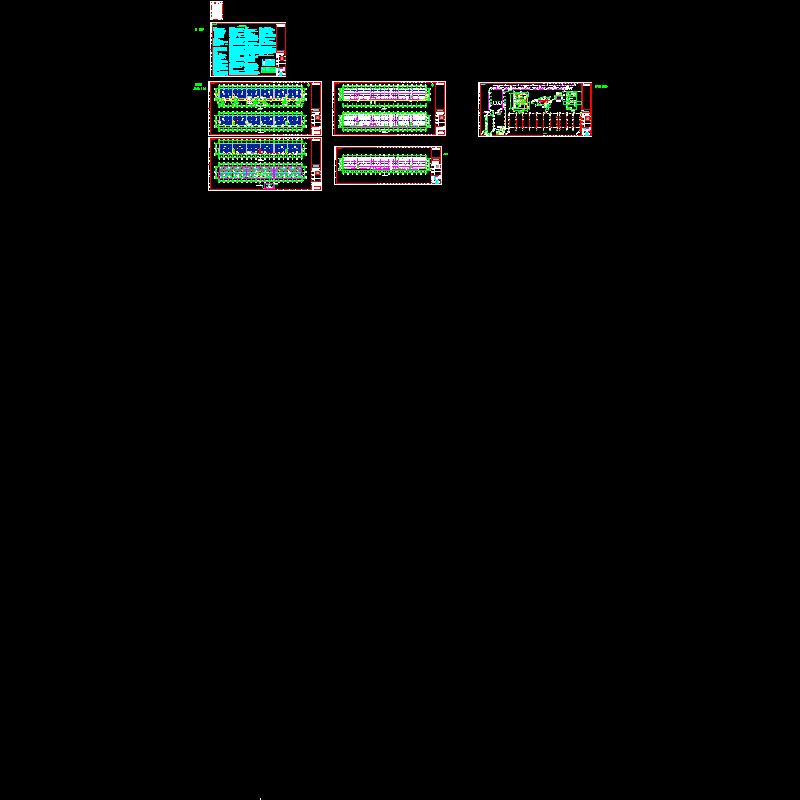

图纸展示：

一~四层给水排水平面图

五层及屋面给水排水平面图

一~四层水喷雾平面图

五层水喷雾平面图

给排水设计施工总说明

给排水系统图
