3层砌体结构希望小学教学楼结构设计施工图纸

  • 建筑类别:办公,教育
  • 建筑高度类型:多层建筑
  • 建筑地上层数:3层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:砌体结构
  • 基础形式 :砖石基础,条形基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:8度抗震
  • 风压:0.30kN/平方米
  • 雪压:0.15kN/平方米
  • 参考图纸:4张
  • 设计年代:近代

附件详情

某希望小学教学楼结构施工图,为砖混结构三层教学楼 .主体结构高度11.10米 .抗震设防烈度为8度,第二组,设计基本地震加速度 0.20g,II类场地 ,设计使用年限为50年,结构安全等级为二级 .地基基础设计等级为丙级 .建筑场地类别为 二类 ,基础采用混凝土-砖基础。
该资料包含: 结构设计说明 、基础说明、基础 平面布置图 、基础详图、结构平面图、楼梯结构图、梁、柱详图。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

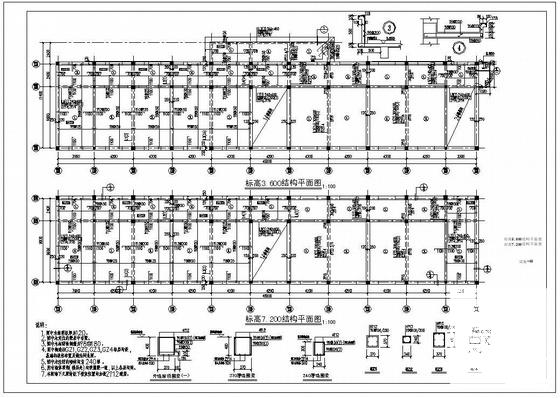

  • 小学教学楼结构设计 - 1
    小学教学楼结构设计 - 1

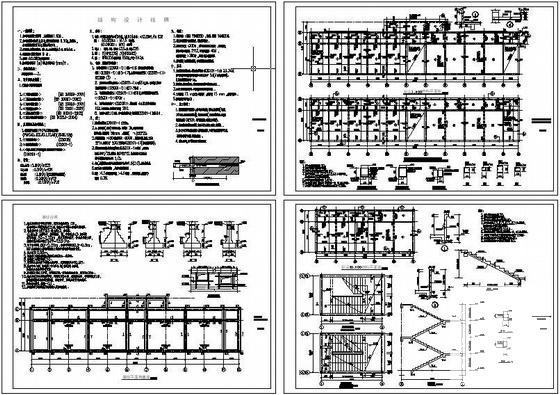

  • 小学教学楼结构设计 - 2
    小学教学楼结构设计 - 2

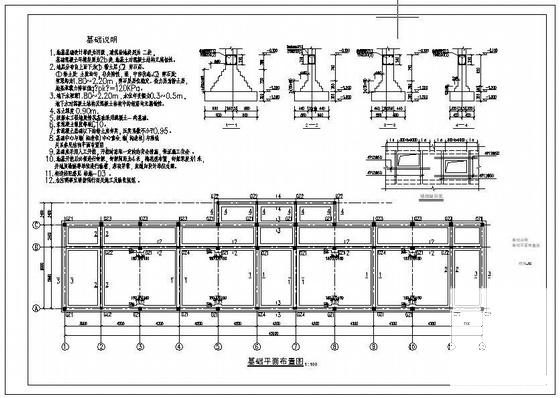

  • 小学教学楼结构设计 - 3
    小学教学楼结构设计 - 3

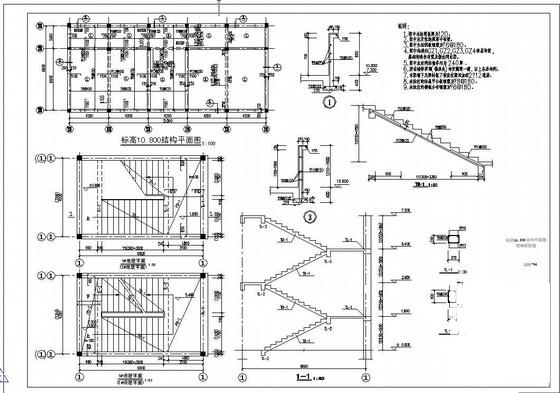

  • 小学教学楼结构设计 - 4
    小学教学楼结构设计 - 4
以上是部分截图,请下载附件后查看完整高清内容
