3层门式刚架结构厂房结构CAD施工图纸
- 建筑类别：工业建筑
- 建筑高度：多层建筑
- 厂房建筑高度：多层厂房
- 地上层数：3层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：100年
- 建筑结构形式：钢结构
- 钢结构：门式刚架,桁架
- 基础形式 ：独立基础
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 结构最大跨度：57.1m
- 抗震设防烈度：6度抗震
- 风压：0.45kN/平方米
- 雪压：0.40kN/平方米
- 参考图纸：28张
- 设计年代：近代
附件详情
1万多平米带夹层钢结构厂房，局部两层夹层，从基础当维护结构所有图纸。
柱 平面布置图
底层柱网布置图
三层楼板配筋图
以下是附件的其中一部分截图，共1张，您也可以 搜索 更多您想要的资源
-

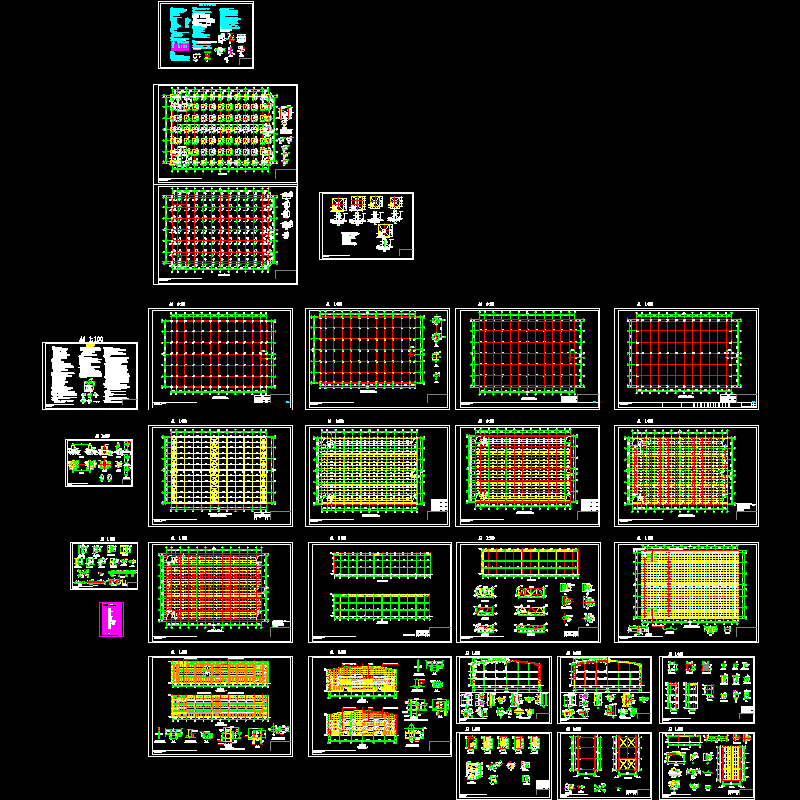

第 1 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-12-28
- 评论次数：0
- 浏览次数：0
- 文件大小：2.39 MB
- 收藏次数：0
-
文件名称：
附件-995878888876589555680.rar
