物流中心监管仓库结构CAD施工图纸

资料简介
赚取积分

建筑类别：工业建筑
厂房建筑高度：单层厂房
地上层数：1层
图纸设计深度：施工图
民用建筑设计使用年限：50年
建筑结构形式：钢结构
钢结构：门式刚架
基础形式：独立基础
结构安全等级：二级
结构最大跨度：24m
抗震设防烈度：7度抗震
风压：0.45kN/平方米
雪压：0.40kN/平方米
参考图纸：13张
设计年代：近代

附件详情

苏州某物流中心监管仓库结构图
该资料为：苏州某物流中心监管仓库结构图
建筑面积为4495.07平方米
基本风压：0.45KN/平方米
雪荷载：0.40KN/平方米
抗震设防烈度：7度
结构几何尺寸：48米＊96米
该资料包含：钢结构设计总说明、钢柱平面图、预埋螺栓布置图、屋面构件布置图、屋面檩条布置图、屋面平面布置图、墙面构件布置图、墙面檩条布置图、GJ1&GJ2详图、GJ3详图、接头详图、节点详图共13张图纸。

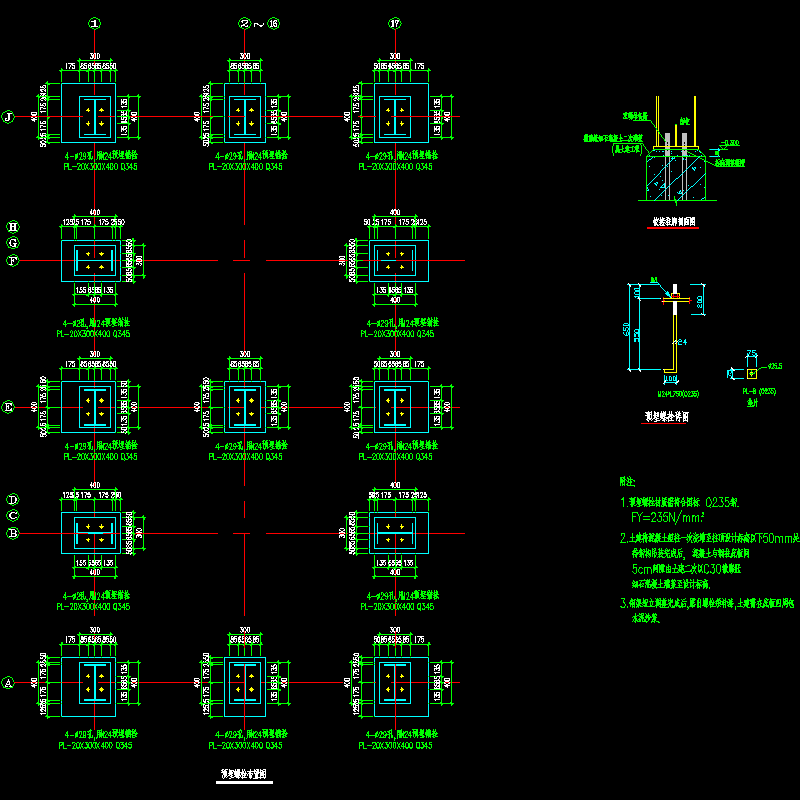

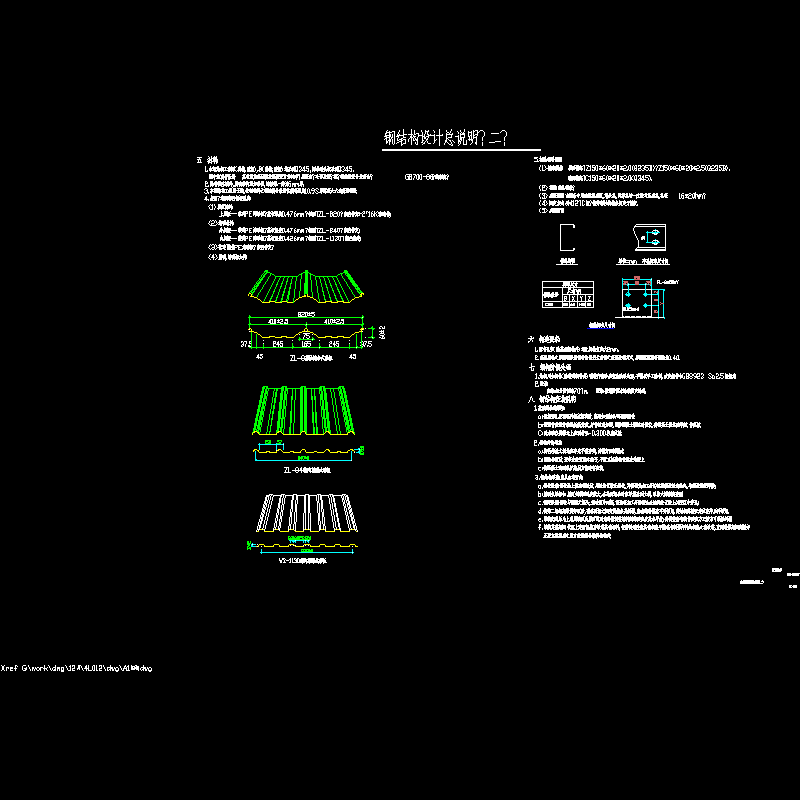

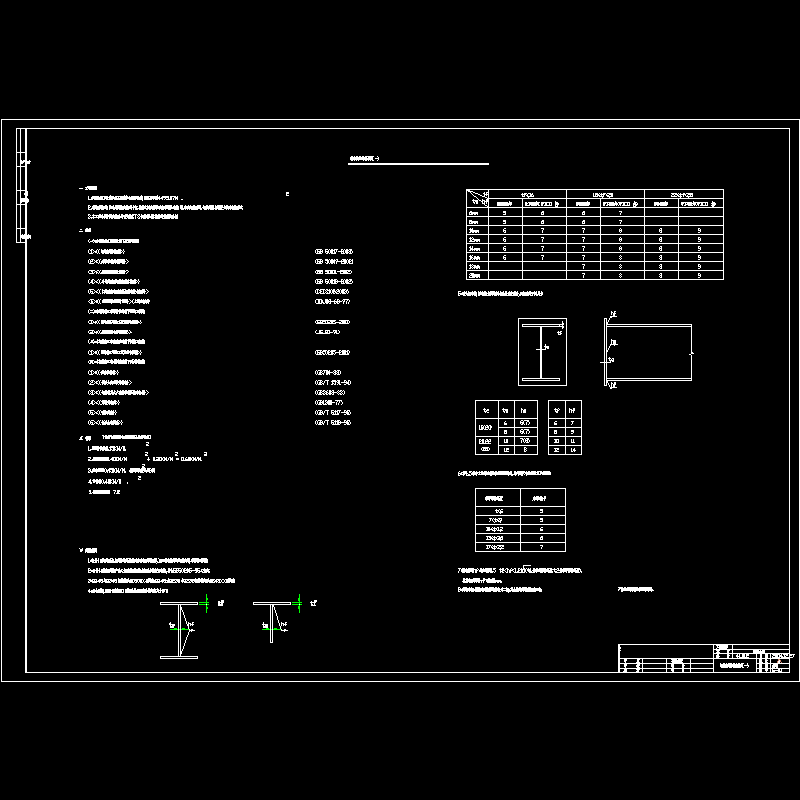

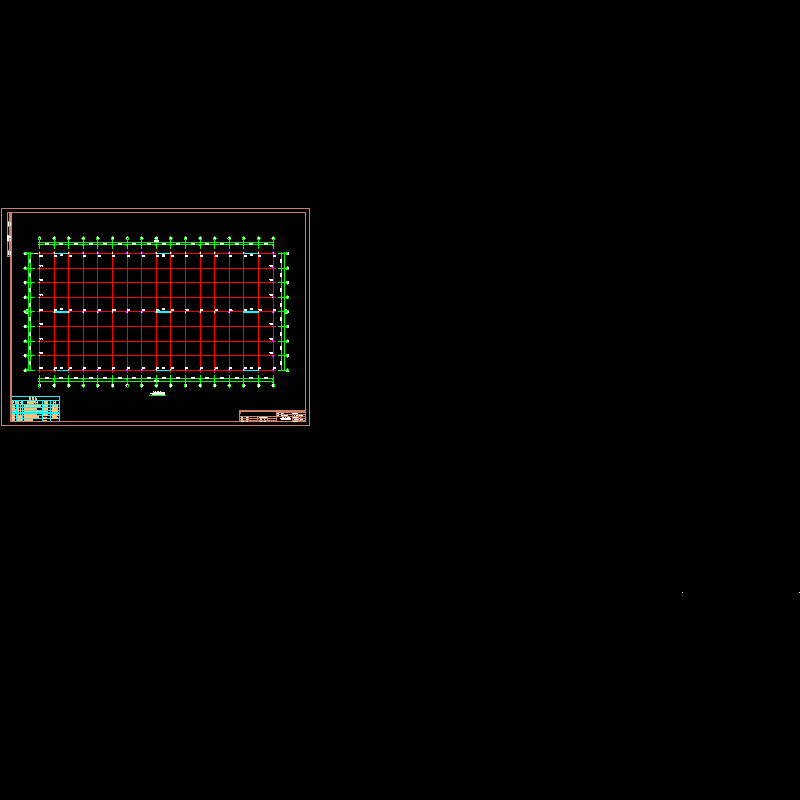

以下是附件的其中一部分截图，共12张，您也可以搜索更多您想要的资源

gs-00.dwg
gs-01.dwg
gs-02.dwg
gs-03.dwg
gs-04.dwg
gs-05.dwg
gs-06.dwg
gs-07.dwg
gs-08.dwg
gs-09.dwg
gs-091.dwg
gs-10.dwg

以上是部分截图，请下载附件后查看完整高清内容
