公园六角伞膜结构CAD施工图纸

  • 建筑类别:园林建筑
  • 图纸设计深度:施工图
  • 建筑结构形式:钢结构
  • 钢结构:膜结构
  • 参考图纸:16张
  • 设计年代:近代

附件详情

该资料包含:膜结构设计说明,膜结构建筑平面图,膜结构建筑正立面图,膜结构建筑侧立面图,膜结构结构平面图,膜结构结构正立面图,膜结构结构侧立面图,膜结构结构轴侧图,HJ-1详图,帽撑上下连接详图,节点详图,节点板加工详图,钢结构材料表等
共16张图纸

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源

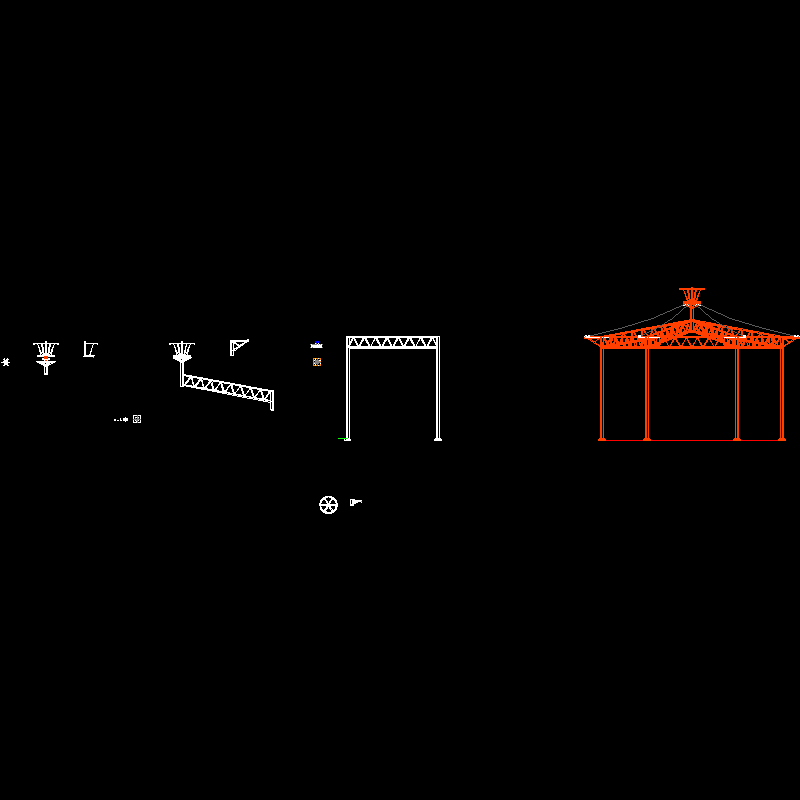

  • 公园六角伞膜结构CAD施工图纸 - 1
    第 1 张图
以上是部分截图,请下载附件后查看完整高清内容
