住宅小区塔吊基础施工方案(TC5610TC5510塔吊基础计算书)

附件详情

该项目选用TC5610塔吊。设置于2#栋东南侧,负责1、2#楼,单身公寓及周边地下室的垂直运输工作。该项目选用TC5510塔吊。设置于3#栋西北侧45m塔吊,负责3、5#楼及周边地下室的垂直运输工作。

TC5610塔吊
1、附着式塔吊起升高度为140米,起重臂长度:56米,最大起重量为6T,塔吊自重311.64KN,塔身宽度B=1.691m。
2、塔吊倾覆力距M=1335kN.m,基础所受的扭矩MK=269.3KN.m,基础所受水平力P=18.3KN,基础所受的垂直载荷为511.2KN。
塔吊基础采用钢筋混凝土独立基础。基础尺寸为5000×5000×1000。
基础内配钢筋双层双向B20@165,拉钩为B16@400,承台混凝土强度C35,基础垫层厚度为100㎜,垫层混凝土强度等级为C20。在塔吊基础与板交接的处将梁、板钢筋预留。
塔吊基础定位图 塔吊基础配筋图

TC5610塔吊
1、附着式塔吊起升高度为140米,起重臂长度:55米,最大起重荷载58.8KN,塔吊自重311.64KN,塔身宽度B=1.645m。
2、塔吊倾覆力距M=1350kN.m,基础所受的扭矩MK=200KN.m,基础所受水平力P=26KN,基础所受的垂直载荷为700KN。
塔吊基础采用钢筋混凝土独立基础。基础上平面与地下室底板平,基础尺寸为5000×5000×1500mm。
基础内配钢筋双层双向B20@165,拉钩为B14@400,承台混凝土强度为抗渗C35,基础垫层厚度为100㎜,垫层混凝土标号为C20。承台顶标高同地下室底板标高即为相对标高-5.45m,在塔吊处的地基土质不好,故采用基础承台挖1根Ф1200的人工挖孔桩至强风化泥质板岩,单桩承载力为f=780Kpa。
塔吊基础定位图 塔吊基础配筋图
……
约30页


以下是附件的其中一部分截图,共2张,您也可以 搜索 更多您想要的资源

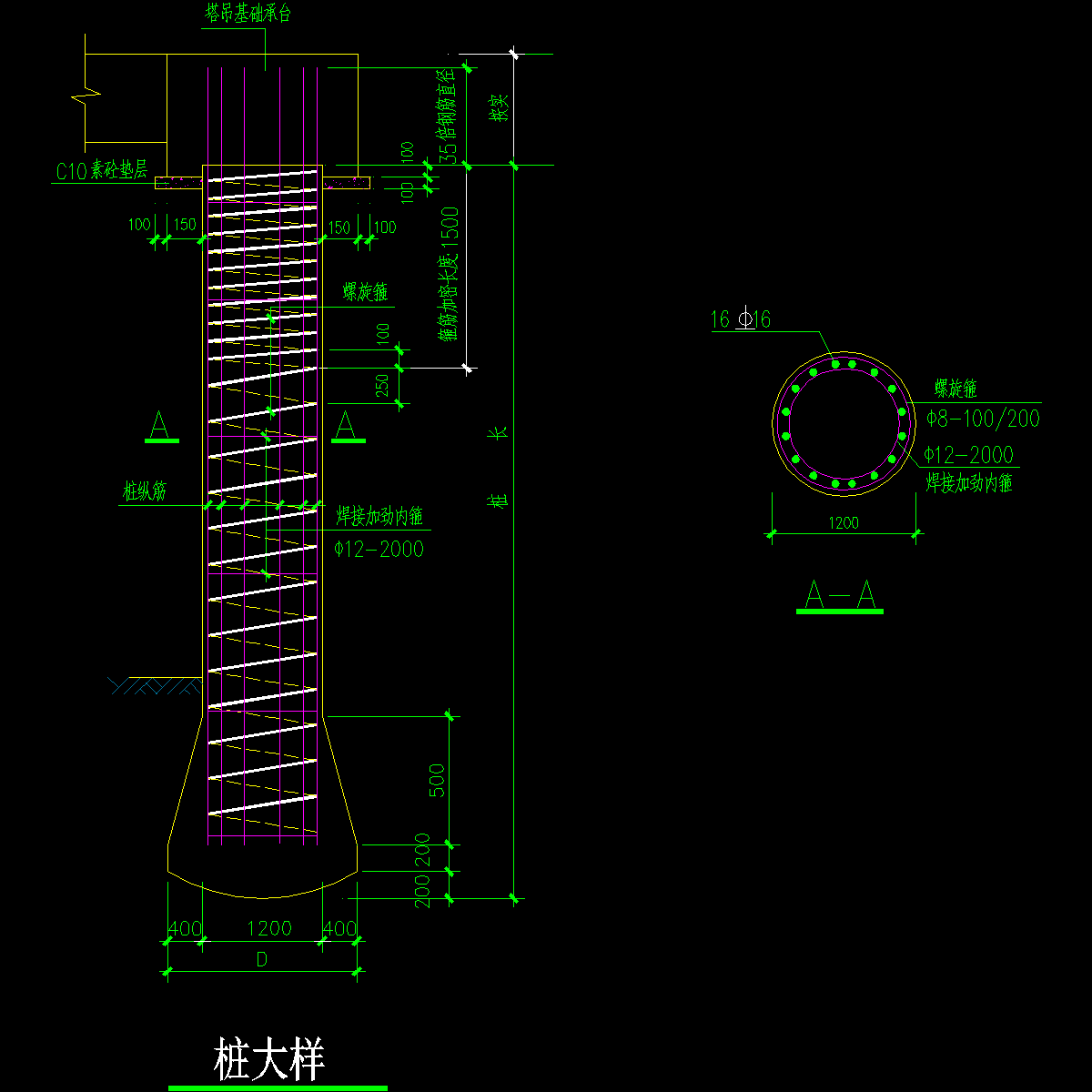

  • 塔吊基础人工挖孔桩图.dwg
    塔吊基础人工挖孔桩图.dwg

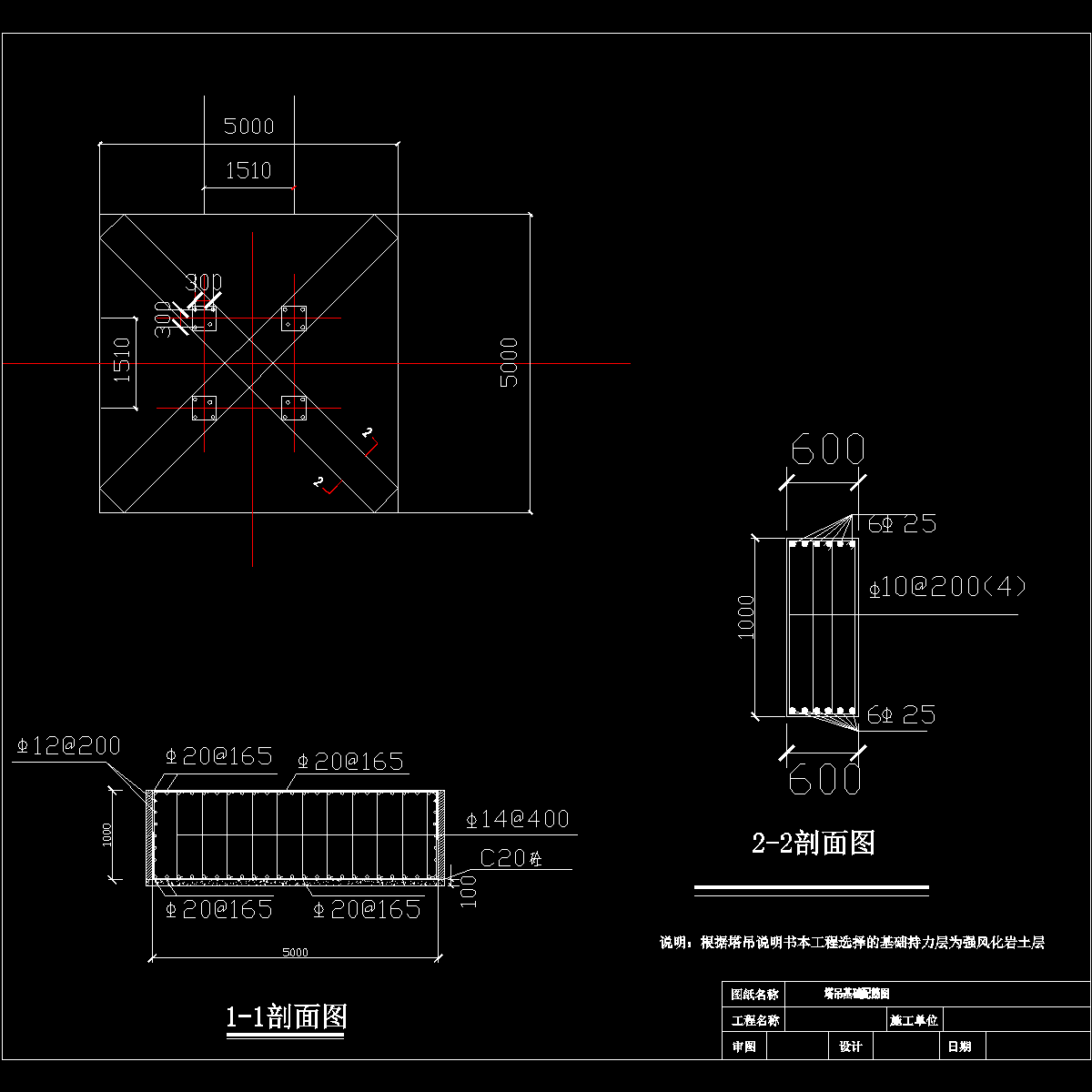

  • 外海玫瑰名城c组团塔吊基础配筋图2.dwg
