1层框架结构水泵房结构施工图纸

  • 建筑类别:其他
  • 建筑高度类型:单层建筑
  • 建筑地上层数:1层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 钢筋混凝土结构:框架
  • 基础形式 :筏形基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:8度抗震
  • 风压:0.40kN/平方米
  • 雪压:0.30kN/平方米
  • 参考图纸:5张

附件详情

附件详情:该项目为一层框架结构水泵房项目,地上一层、地下一层,采用筏基基础,抗震设防烈度为8度,建筑场地为Ⅲ类。
该资料包含:结构建筑总说明,桩平面布置图,框架柱 平面布置图 ,基础梁配筋图,结构平面图等。

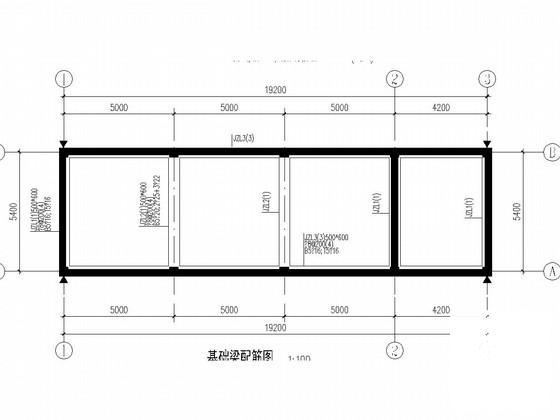

基础梁配筋图

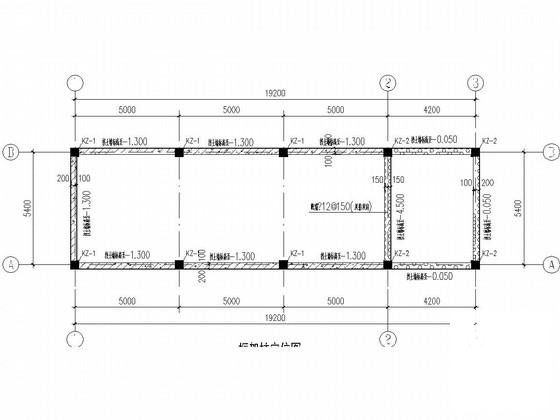

框架柱定位图

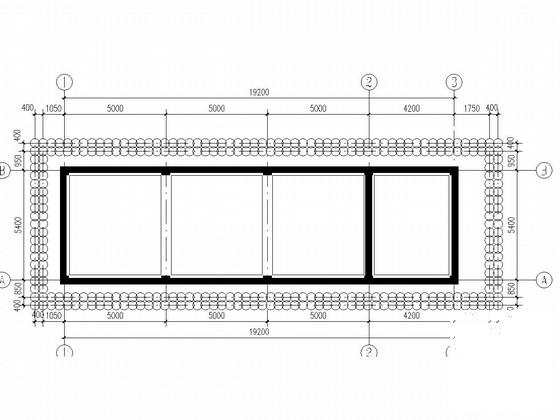

桩平面布置图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 水泵房施工图纸 - 1
    水泵房施工图纸 - 1
  • 水泵房施工图纸 - 2
    水泵房施工图纸 - 2
  • 水泵房施工图纸 - 3
    水泵房施工图纸 - 3
  • 水泵房施工图纸 - 4
    水泵房施工图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
