污水处理厂总平面CAD施工图纸

附件详情

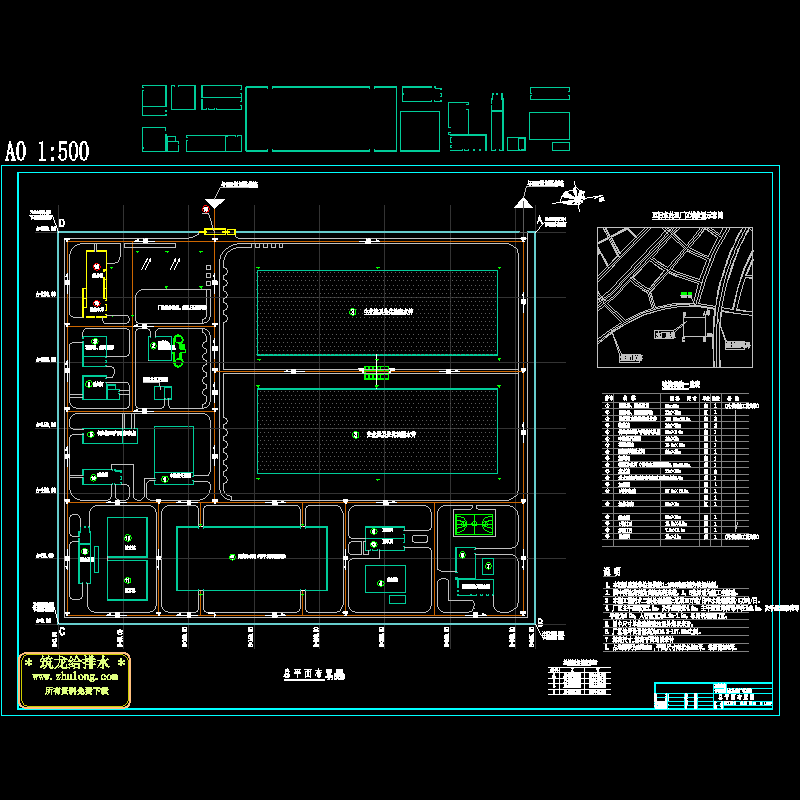

黑龙江某污水处理厂总平面图
1. 本图以建设单位提供的1:1000地形图为依据绘制。
2. 图中所注高程为黄海高程系统，A、B坐标系为施工坐标系。
3. 本期工程污水二级处理规模：近期10万吨/日，中水处理规模：3万吨/日。
4. 厂区主干道路宽7.0m，次干道路宽4.0m，主干道道路转弯半径为9.0m，次干道道路转弯半径为6.0m，人行道宽为0.9m-1.5m，车间引道同门宽。
8. 占地面积为10950M2，平面尺寸南北长365米，东西宽300米。

一张厂区平面图。
