交通枢纽站钻孔灌注桩桩基试桩CAD施工图纸

附件详情

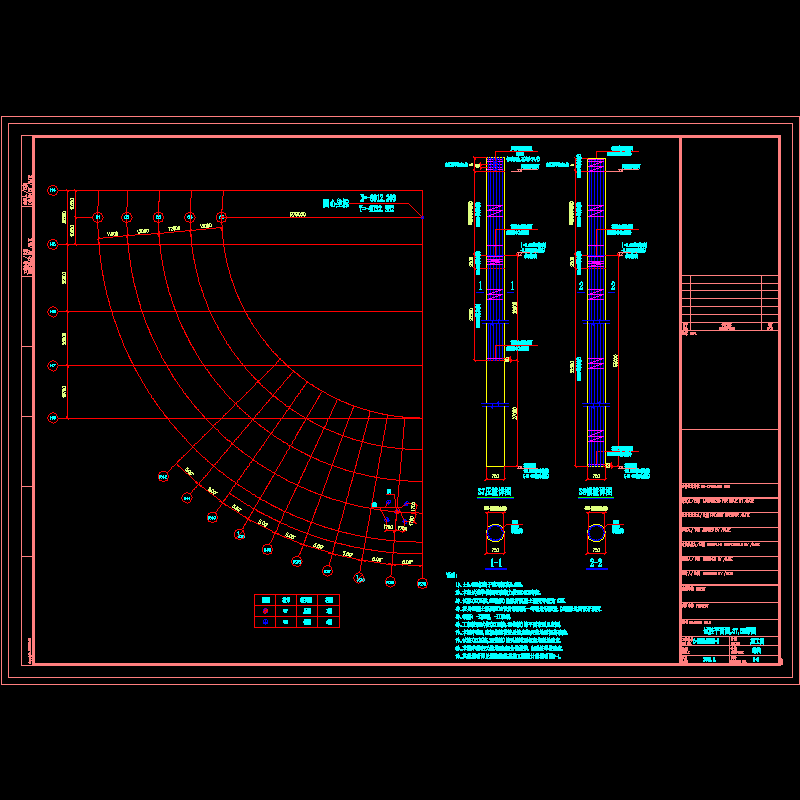

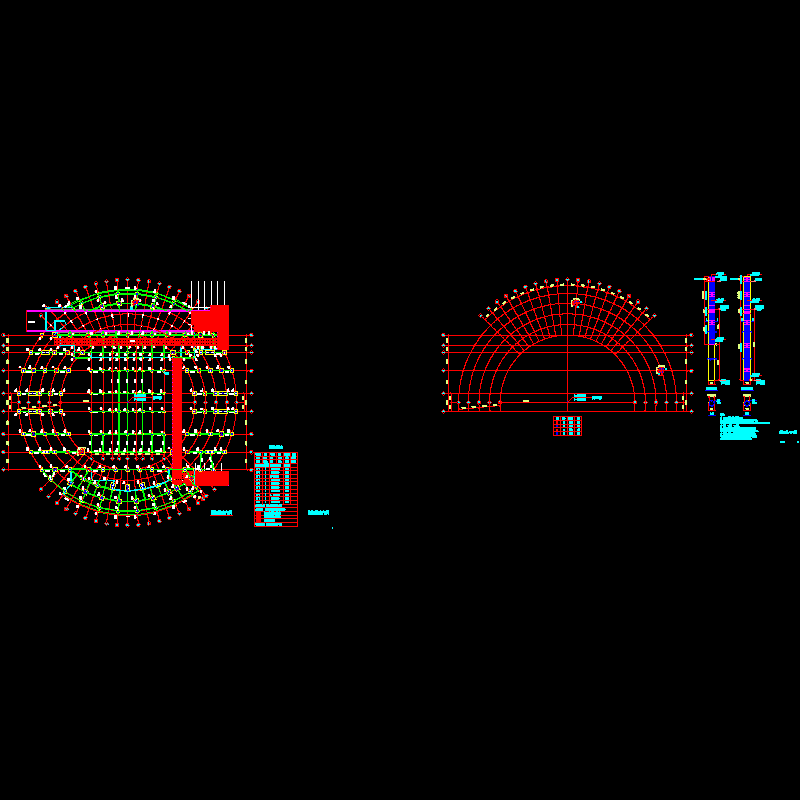

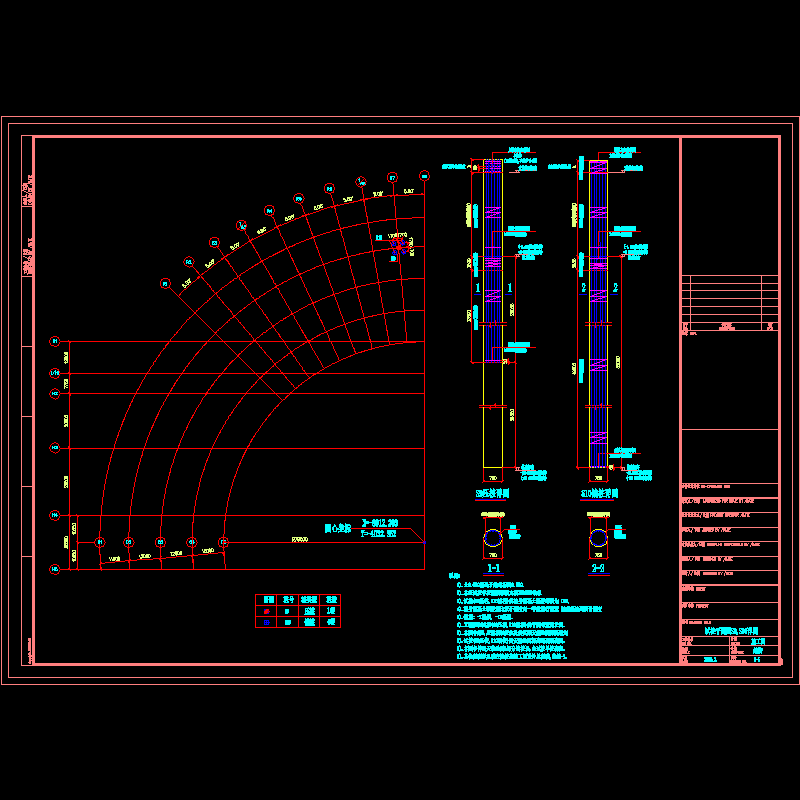

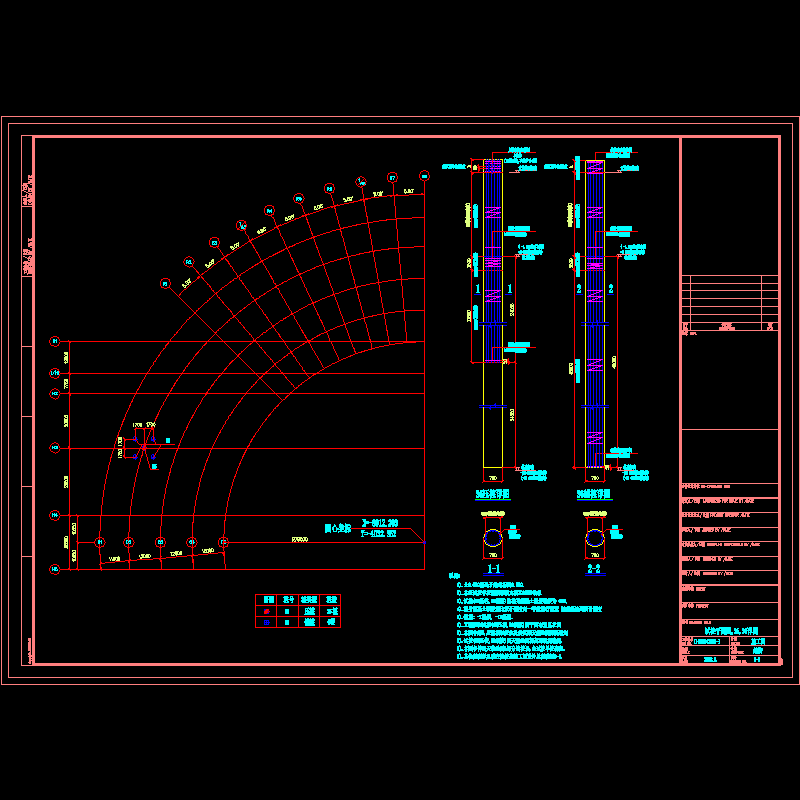

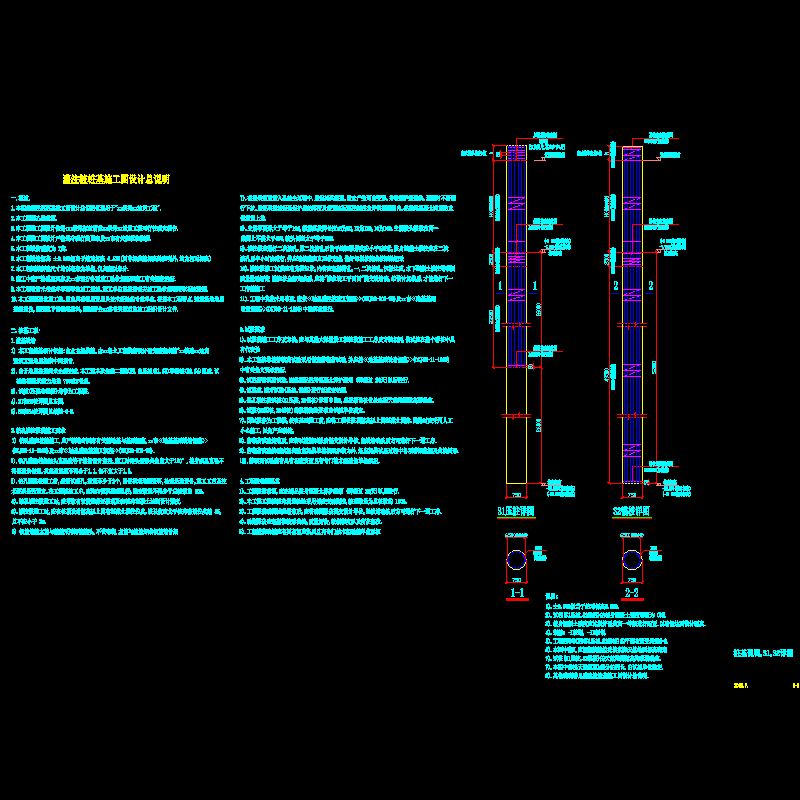

该项目为某大型交通枢纽站站屋的 桩基工程 试桩施工图，桩基采用钻孔灌注桩，钻孔灌注桩的施工，应严格遵守国家有关的地基与基础规范，钻孔灌注桩的钻头直径应等于桩的设计直径，施工时钻头锥形夹角应大于120°，桩身成孔直径不得出现负偏差，其充盈系数不得小于1.1，也不宜大于1.3。
钻孔灌注桩施工前，必须试成孔，数量不少于2个，以便核对地质资料，检查所选设备，施工工艺及技术是否适宜。在工程桩施工中，应均匀随机抽查孔径，抽查数量不得少于总桩数的 10%.
共11张图。
