水电站电气主接线CAD图纸

附件详情

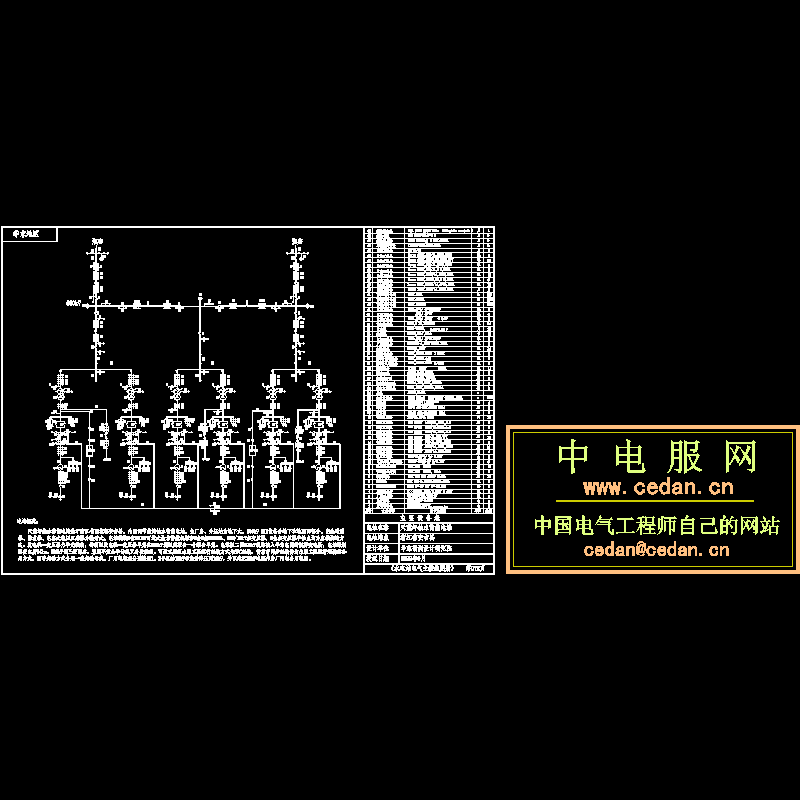

500kV GIS设备分地下和地面两部分。出线避雷器、阻波器、电容式电压互感器为敞开式。电站装设6台300MW可逆式抽水蓄能机组和6台3相360MVA、518/18kV主变压器，6台主变压器中性点均为直接接地方式。发电机─变压器为单元接线，每两组发电机─变压器单元在500kV侧组成联合一个联合单元。电站以二回500kV线路接入华东电网的瓶窑变电所，电站距瓶窑变电所34km。500kV侧三进两出，采用不完全单母线双分段接线。可逆式机组水泵工况运行起动方式为SFC起动，背靠背同步起动作为水泵工况运行起动的备用方式。两种起动方式合用一套起动母线。厂用电电源分别接至1、3号机的18kV母线并降压到10kV，并以地区35kV电源作为厂用电备用电源。
该附件共一张图。
