小区智能化系统工程机房设计施工大样图

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 图纸设计深度:施工图
  • 参考图纸:33张
  • 设计年代:近代
  • 地下室用途:人防
  • 节点大样:人防
  • 防雷等级:第三类
  • 接地方式:TN-S
  • 项目所在地:广西
  • 强电设计: 供配电系统 ,建筑物防雷
  • 弱电设计:入侵报警系统,出入口控制系统,巡更管理系统,停车场管理系统,有线电视和卫星接收系统,扩声系统,信息网络系统,其它

附件详情

  • 系统资料目录
  • 设计说明(一)
  • 设计说明(二)
  • 1、2栋可视对讲系统图
  • 3、4、7栋可视对讲系统图

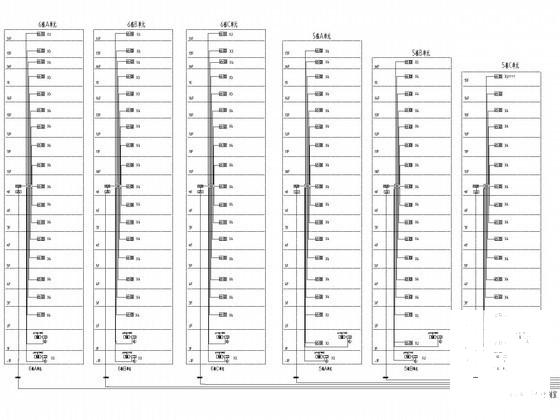

  • 5、6栋可视对讲系统图
  • 智能停车场管理系统图
  • 多媒体信息发布系统图
  • 电梯五方对讲系统图
  • 电子巡更系统图
  • 门禁管理系统图
  • 广播系统图
  • 视频监控系统图
  • UPS电源系统图
  • 周界防范及联动报警系统图
  • 门禁安装大样图

附件详情

项目位于深圳,其中包括面积为109070平方米的住宅和4800平方米的商业,2400平方米的幼儿园,30000平方米的中庭园林,社区首层全部架空,由7栋16-18层住宅组成。
设计范围:1)闭路电视监控系统;2)楼宇彩色液晶可视对讲及门禁管理系统;3)智能停车场管理系统;4)电子巡更系统;5)背景音乐系统;6)电梯五方对讲系统;7)周界防范及联动报警系统;8)多媒体信息发布系统;9)机房装修、 防雷接地 及UPS供电系统等。
机房的建设,主要是提供本小区的监控、广播、停车场、门禁、楼宇对讲等各个系统的设备,机房位于4栋一层消防控制室(详见建筑图)。为确保机房安全可靠、运行正常,我们完全依据国家标准、行业标准及规范进行设计规划。
本次机房工程主要工程内容:1)机房室内装饰装修系统;2)机房供配电、 照明系统 ;3)机房防雷、接地系统;4)机房空调;5)机房UPS系统。
,图纸共33张。

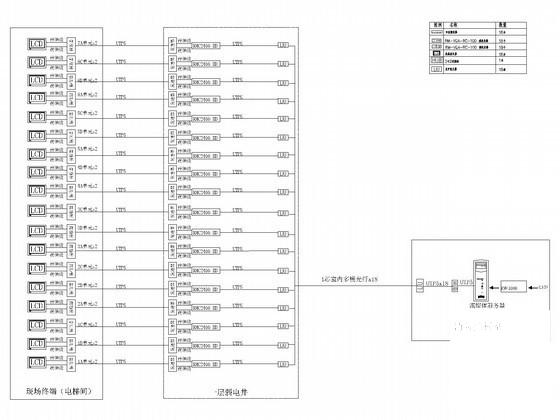

多媒体信息发布系统

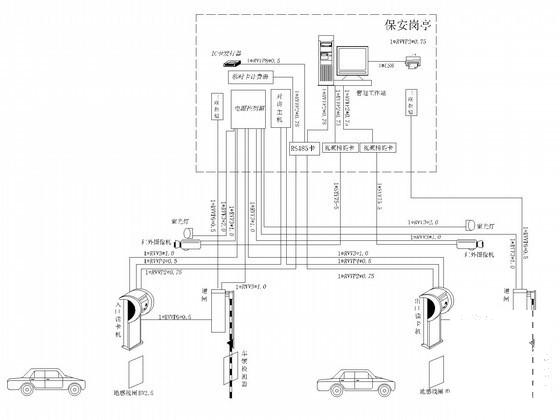

IC停车场管理系统图

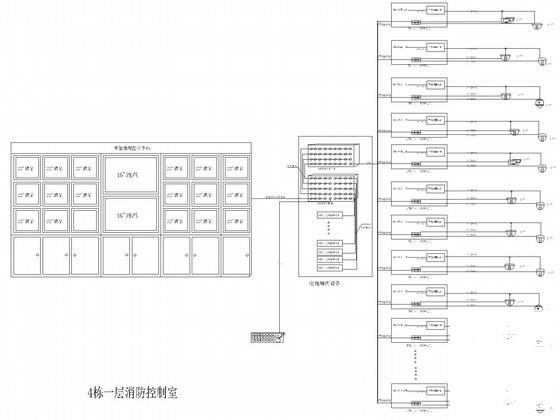

视频安防监控系统图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 小区智能化系统设计 - 1
    小区智能化系统设计 - 1
  • 小区智能化系统设计 - 2
    小区智能化系统设计 - 2
  • 小区智能化系统设计 - 3
    小区智能化系统设计 - 3
  • 小区智能化系统设计 - 4
    小区智能化系统设计 - 4
以上是部分截图,请下载附件后查看完整高清内容
