6层教学楼双面板墙加固施工方案图纸（CAD）
-
建筑类别：教育
-
建筑高度：多层建筑
-
地上层数：6层
-
图纸设计深度：施工图
-
民用建筑设计使用年限：50年
-
建筑结构形式：砌体结构
-
基础形式 ：条形基础
-
结构安全等级：二级
-
地基基础设计等级：丙级
该资料为六层教学楼双面板墙加固施工图。
该加固项目对六层建筑每一层都进行了加固。
主要对楼板进行粘贴钢板加固。图纸说明详细，结构图纸完整，各个大样节点清晰。
资料包括详细的节点大样，方便直接选用或者借鉴。
一层加固平面图
地下室加固平面图
加层（轻体）层加固平面图
三～五层加固平面图
加层加固平面图
二层加固平面图

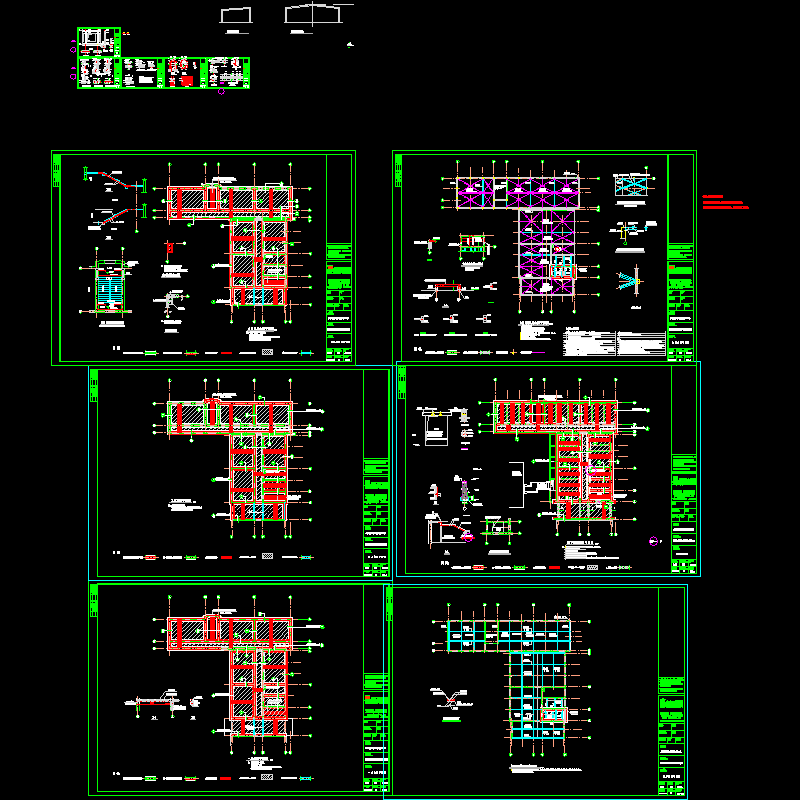

以下是附件的其中一部分截图，共1张，您也可以 搜索 更多您想要的资源
-
第 1 张图
以上是部分截图，请下载附件后查看完整高清内容
