简支梁桥面连续结构横隔板钢筋布置节点CAD详图纸设计

附件详情

主梁横隔板:跨径L≤20m不设横隔板, L=25m、L=30m简支箱梁仅在梁端设一道端横隔板。
横隔板钢筋骨架的位置,施工时应准确放样,给搭接钢筋的顺利焊接及绑扎创造条件。
支座:中桥采用圆板式橡胶支座。大桥采用四氟板式橡胶支座。
伸缩缝:建议采用60和80型浅埋式型钢伸缩缝。
桥面泄水管每个桥墩半幅桥设置一根。在预制外梁翼缘板时应予考虑预留孔洞。

以下是附件的其中一部分截图,共2张,您也可以 搜索 更多您想要的资源

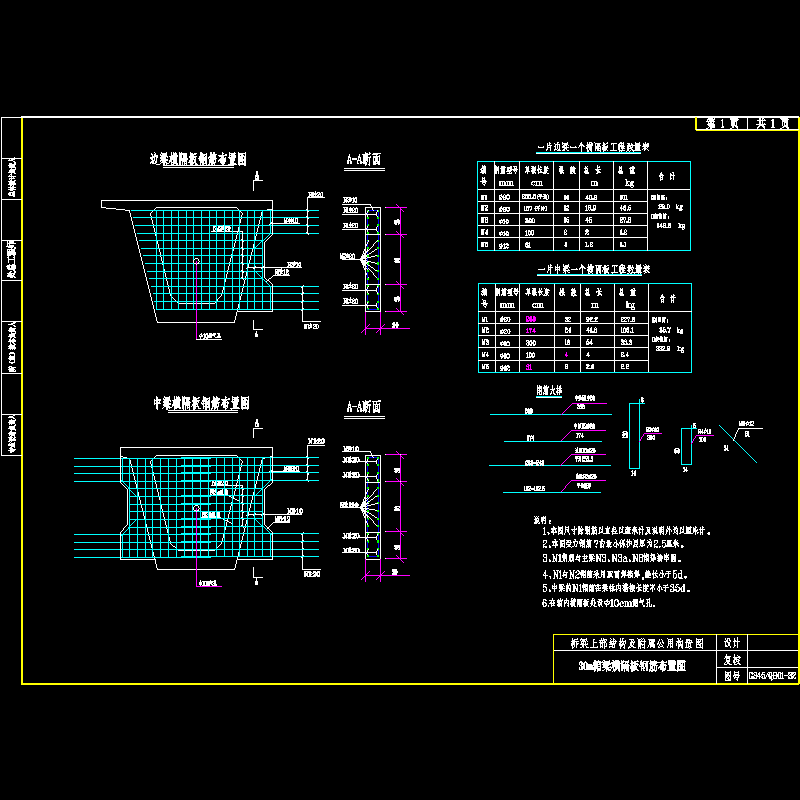

  • 30m箱梁横隔板钢筋布置图.dwg
    30m箱梁横隔板钢筋布置图.dwg
  • 简支梁桥面连续结构横隔板钢筋布置节点详图设计.dwg
    简支梁桥面连续结构横隔板钢筋布置节点详图设计.dwg
以上是部分截图,请下载附件后查看完整高清内容
