隧道SDC型衬砌设计图纸3张CAD（适用于断层破碎带段支护）
断层带复合式衬砌设计图
SDC型衬砌钢拱架设计图
SDC型衬砌配筋设计图
……
SDC衬砌适用于断层破碎带段支护。锚杆按梅花状布置,原则上沿径向设置,图中仅示一半，另一半与之相同。隧道开挖后应及时施作初期支护，以控制围岩变形。预留变形量设计中采用25cm,施工应根据现场围岩监控测量结果做调整。喷射混凝土采用湿喷混凝土,钢筋网采用双层钢筋网，外层待开挖面喷2cm厚喷射混凝土后进行，内层设置于钢架内面，并与锚杆钢架焊接。
……
共计3张CAD。设计于2007年

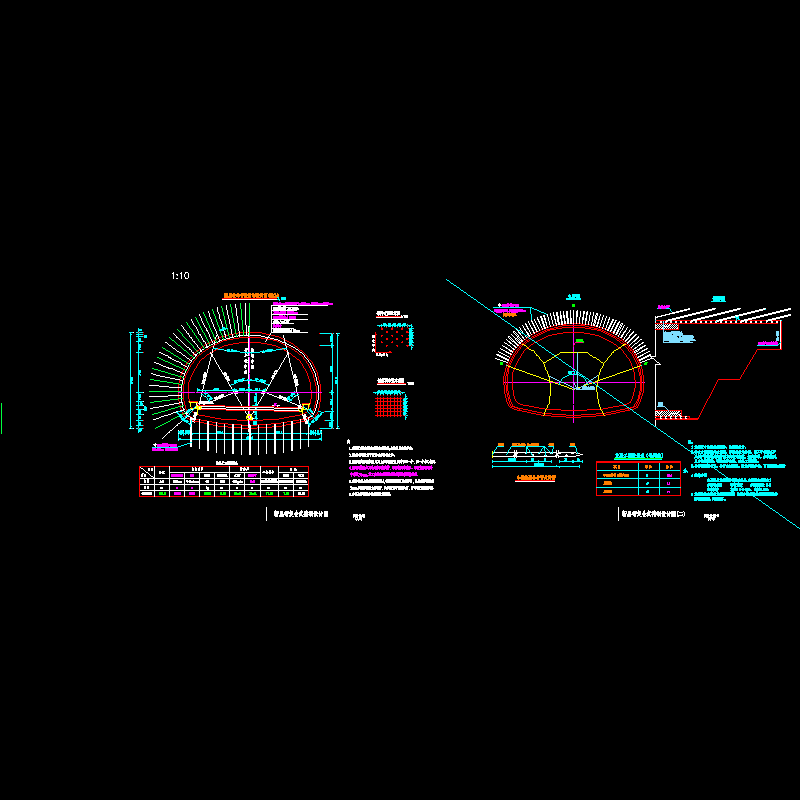

断层带复合式衬砌设计图
SDC型衬砌配筋设计图

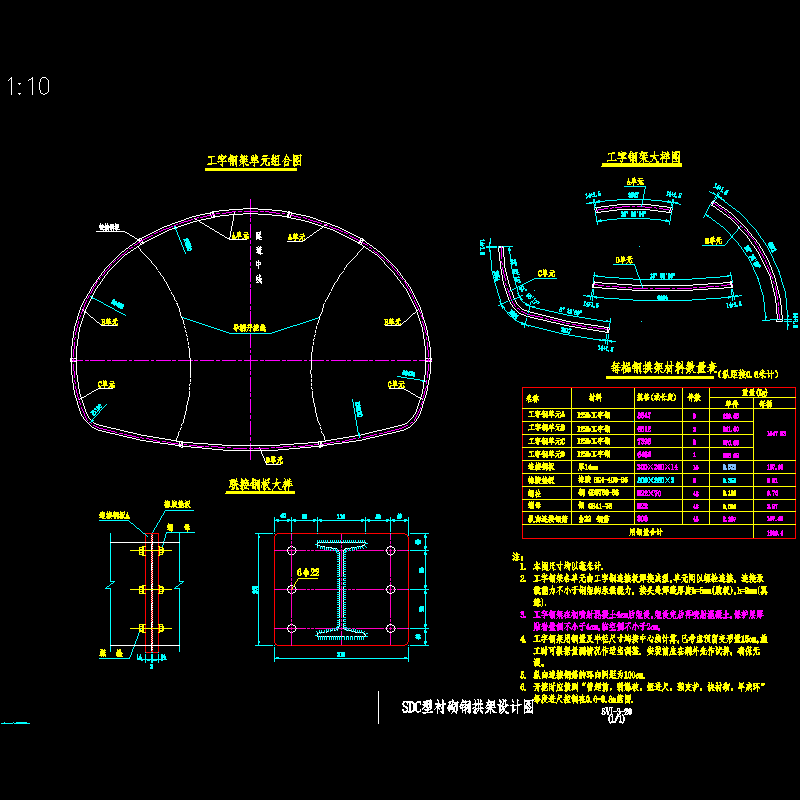

SDC型衬砌钢拱架设计图
以下是附件的其中一部分截图，共3张，您也可以 搜索 更多您想要的资源
-
sdc型衬砌配筋设计图.dwg -
sdc型衬砌钢拱架设计图.dwg -
断层带复合式衬砌设计图(sdc).dwg
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-12-28
- 评论次数：0
- 浏览次数：0
- 文件大小：0.15 MB
- 收藏次数：0
-
文件名称：
附件-995997797558798987.rar
