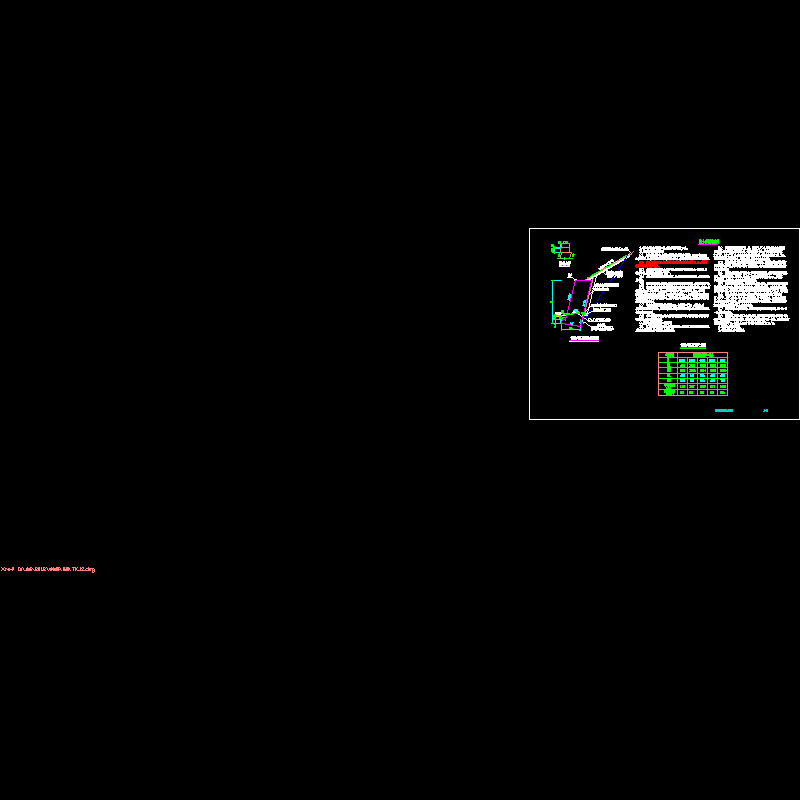

城市片区道路仰斜式挡土墙大样图纸CAD

附件详情

挡土墙的安全等级为二级。结构重要性系数γ=1。
挡土墙墙面采用仿青石材饰面，尺寸由建设各方共同商议。砂浆标号采用M10。
基础的埋置深度应按地基的性质和承载力的要求等条件确定，当挡土墙高度10.0m以下时,采用1.0m;挡土墙高度大于10m时采用1.5m。岩石地基应清除松散的风化层，基础嵌入基岩深度不小于0.5m。挡土墙的基础置于夯实土层|换填砂卵石或强风化泥岩层中，要求承载力达到相应要求，否则应采取相应措施以提高地基承载力。
墙身应设置沉降缝，缝宽20mm，间距10~15m。在地形、地质变化处以及填挖分界处，应增设伸缩缝。缝中以浸透沥青的木板或沥青麻丝填塞，填塞深度200mm。
……
共计1张
