4层带内庭小学教师宿舍楼建筑结构施工大样图

  • 建筑类别:住宅
  • 建筑高度类型:多层建筑
  • 建筑地上层数:4层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.35kN/平方米
  • 雪压:0.45kN/平方米
  • 参考图纸:31张
  • 设计年代:近代

附件详情

该项目是小学教师宿舍楼项目,该项目整体呈矩形,长30.60m,宽31.00m,建筑檐口高度为13.48m;该项目共四层,均为宿舍,层高均为3.00m。框架结构,6度设防,采用预应力混凝土管桩基础,桩基设计等级为丙级,总建筑设计面积:3019.68平方米,占地面积:928.32平方米。
结构专业该资料包含:结构设计总说明,基础平面布置图,承台大样及桩说明,柱 平面布置图 ,基础梁平法施工图,板配筋图,梁平法施工图,隔热层结构图,楼梯大样共计15张图。

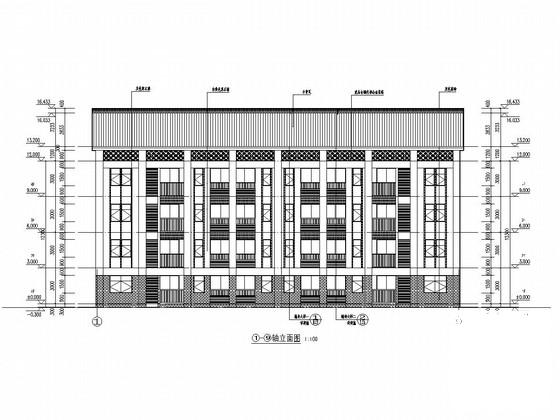

建筑专业该资料包含:建筑设计说明,平面图,立面图,剖面图,卫生间大样图,墙身大样图,门窗表, 节点详图 ,共计16张图。
分享投稿时间:近几年3月。

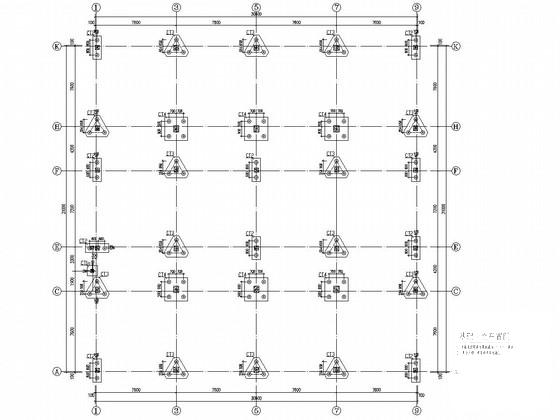

基础平面布置图

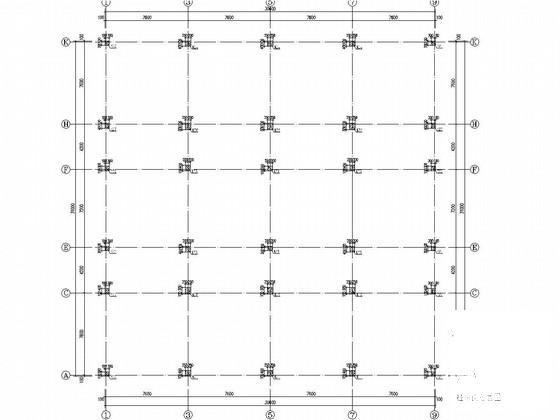

柱平面布置图

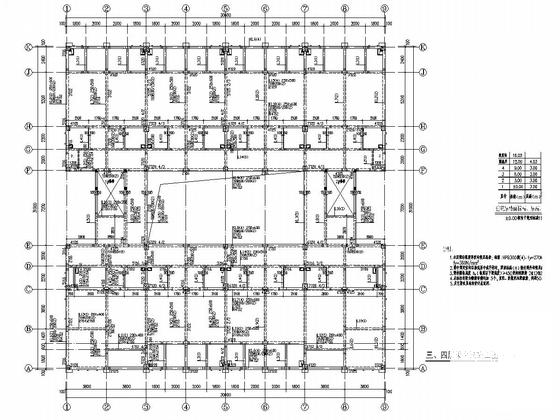

三、四层梁平法施工图

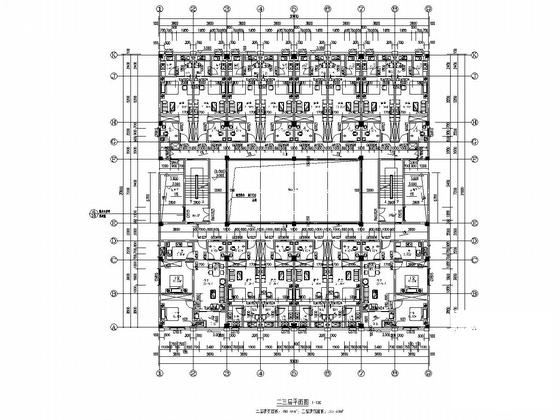

二三层平面图

墙身大样

卫生间大样图

三、四层板配筋图

以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源
  • 小学建筑结构 - 1
    小学建筑结构 - 1
  • 小学建筑结构 - 2
    小学建筑结构 - 2
  • 小学建筑结构 - 3
    小学建筑结构 - 3
  • 小学建筑结构 - 4
    小学建筑结构 - 4
  • 小学建筑结构 - 5
    小学建筑结构 - 5
  • 小学建筑结构 - 6
    小学建筑结构 - 6
  • 小学建筑结构 - 7
    小学建筑结构 - 7
  • 小学建筑结构 - 8
    小学建筑结构 - 8
以上是部分截图,请下载附件后查看完整高清内容
