湖景观桥工程设计CAD图纸

附件详情

该桥设计荷载为公路-Ⅰ级，上部构造采用3×16m先张法预应力混凝土简支空心板；下部结构采用V型墩身、实体式台身，下设承台，承台接钻孔灌注桩基础；横断面为：3.5m（人行道） 2m（绿化带） 14m（行车道） 2m（绿化带） 3.5m(人行道)，桥梁总宽25m。

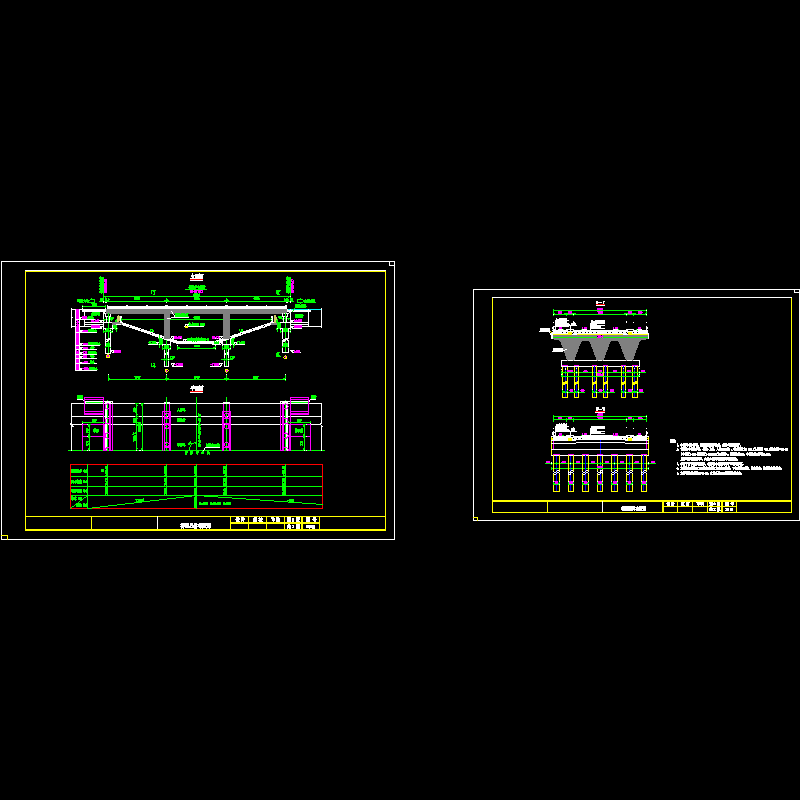

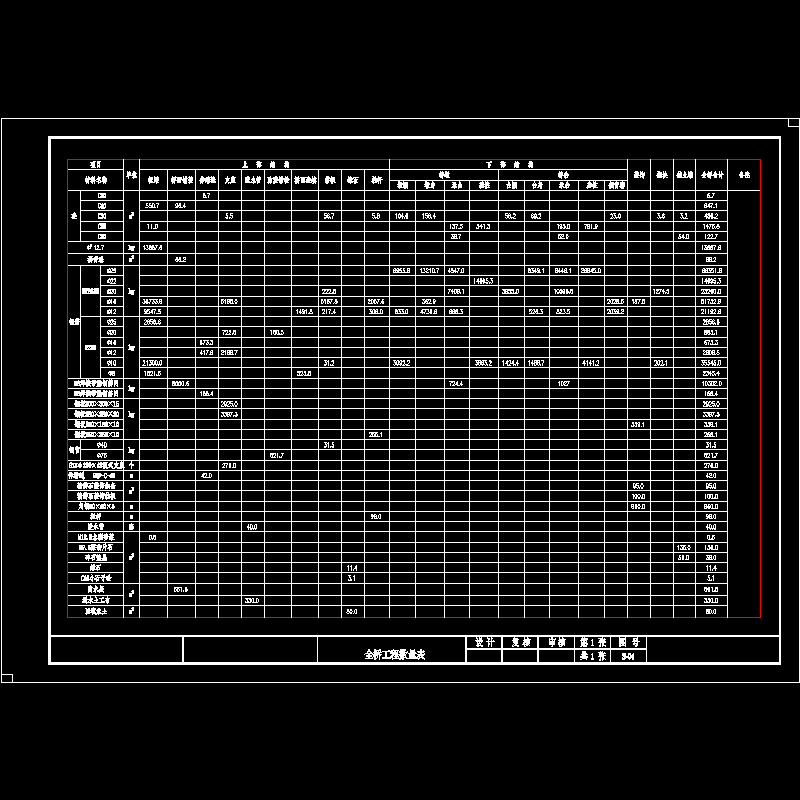

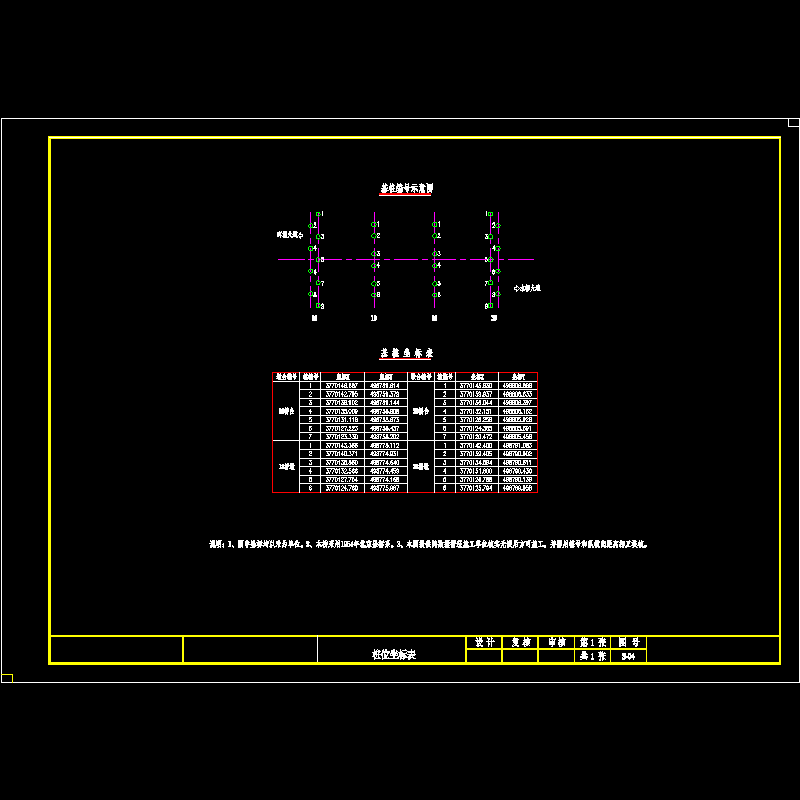

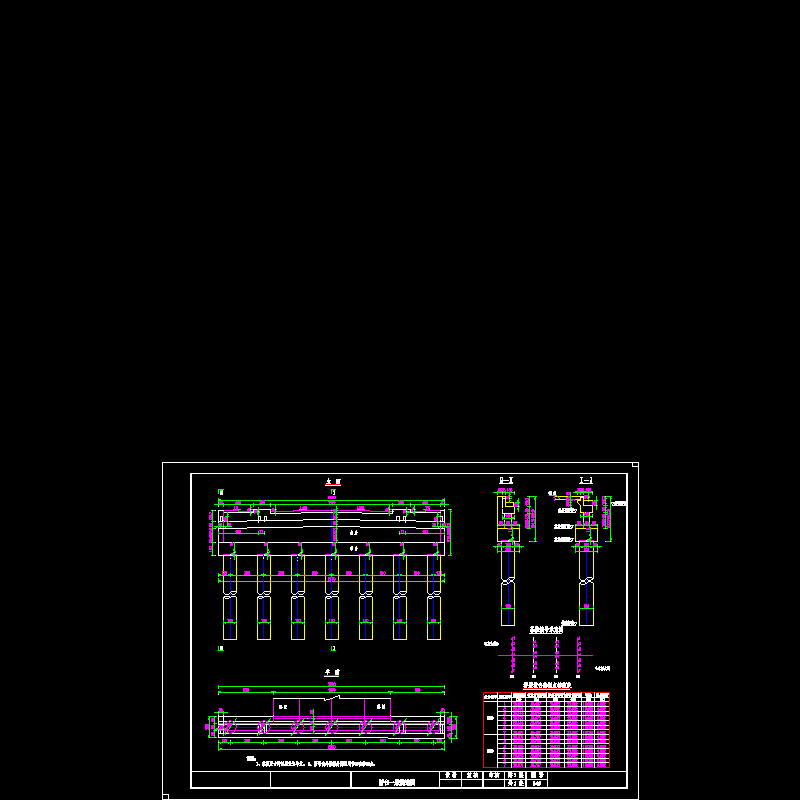

图纸内容：桥型总体布置图，桥台、台帽、耳墙、背墙、桥墩、空心板、支座、桥面铺装、搭板、路缘石等构造图及钢筋布置图共32张图纸。
