铁路新建双线隧道专用洞室及变压器洞室施工咨询CAD图纸(31张)

  • 位置:贵州
  • 设计年代:近代
  • 隧道所处的地质条件:石质隧道
  • 隧道的长度:14693米
  • 隧道所在的位置:山岭隧道
  • 隧道埋置的深度:深埋隧道
  • 隧道的用途分类:交通隧道
  • 围岩分类:Ⅳ:极硬岩

附件详情

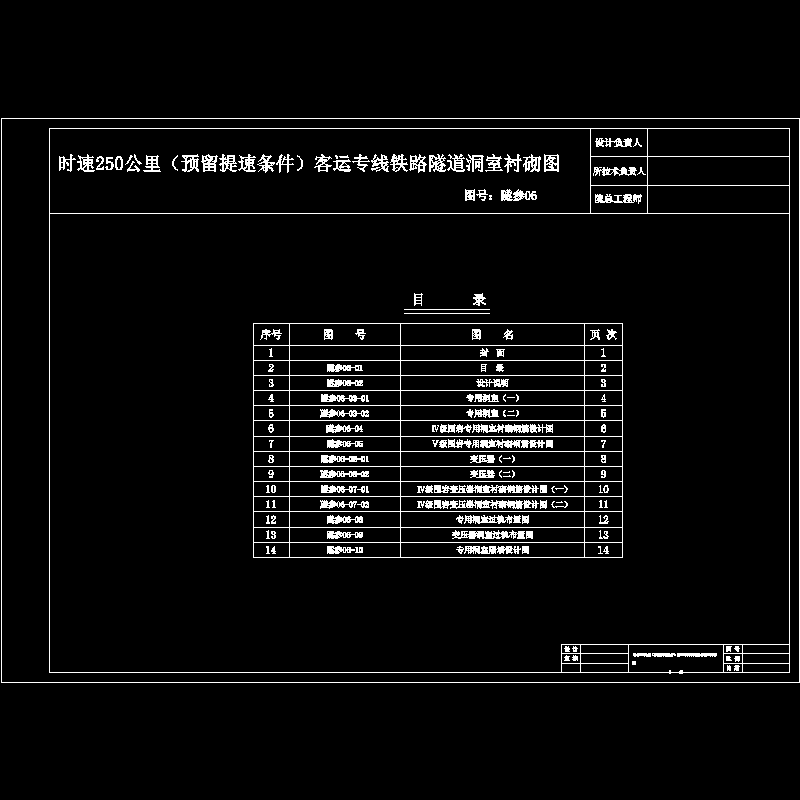

  • 目录

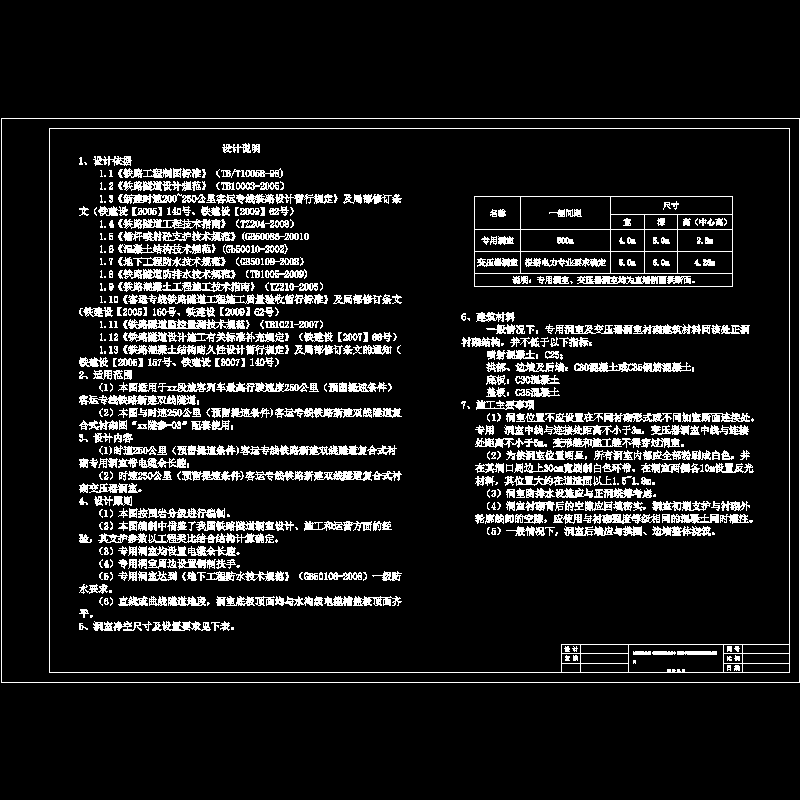

  • 设计说明

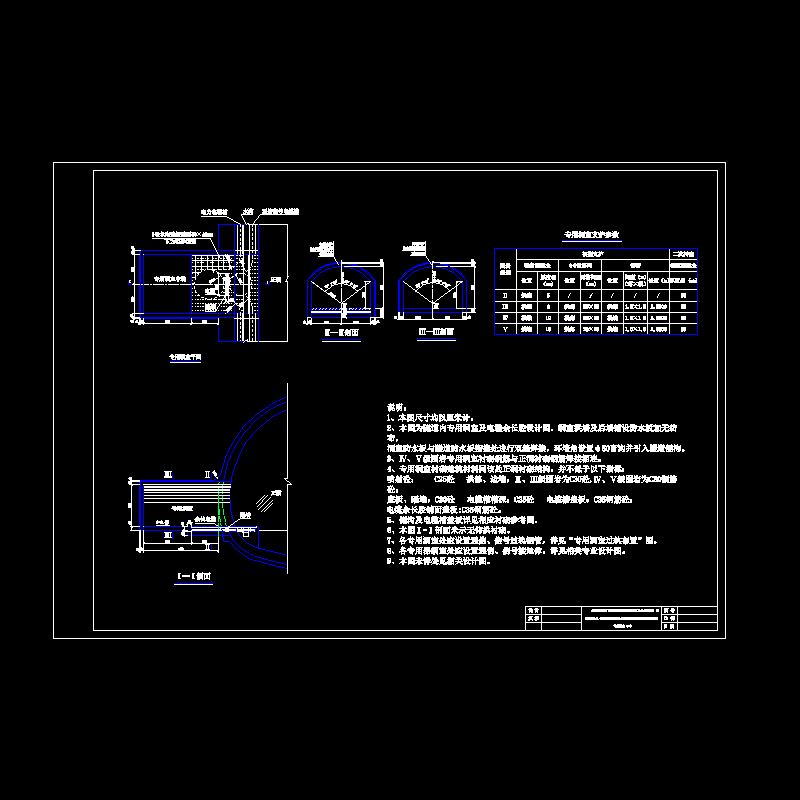

  • 专用洞室2
  • IV级围岩专用洞室衬砌钢筋设计图
  • V级围岩专用洞室衬砌钢筋设计图

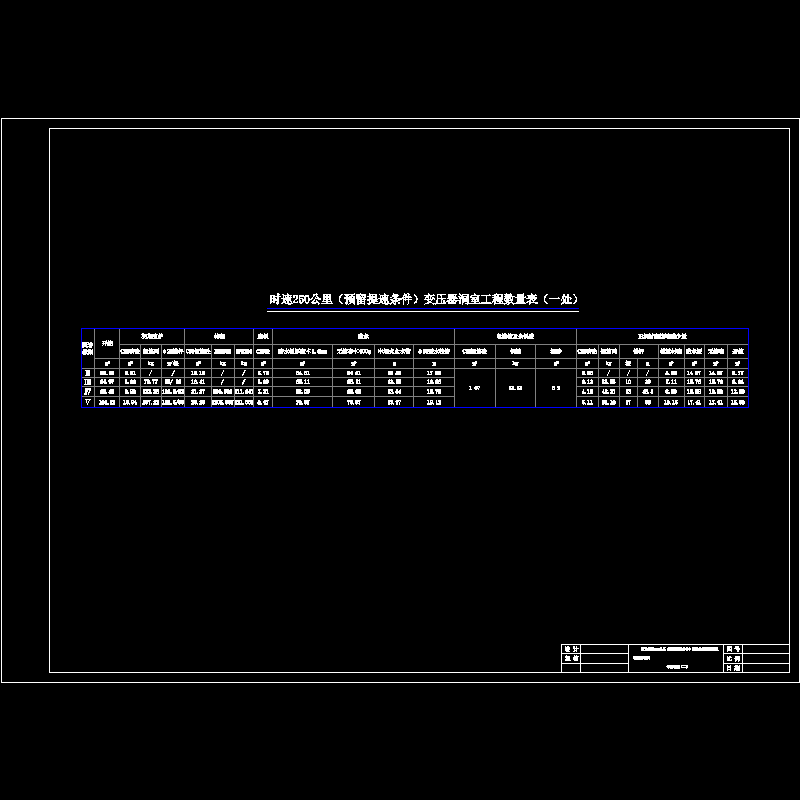

  • 变压器2
  • IV级围岩变压器洞室衬砌钢筋设计图2
  • 专用洞室过轨布置图
  • 变压器洞室过轨布置图
  • 专用洞室隔墙设计图
  • V级围岩下锚复合衬砌钢筋布置图2
  • IV级围岩下锚复合衬砌钢筋布置图2
  • III级围岩下锚复合衬砌钢筋布置图
  • 隧道洞身衬砌、支护及建筑材料表4
  • 隧道进口设计图2
  • 隧道进口反压回填段典型断面设计图
  • 隧道U型挡墙设计图2
  • 隧道进口明洞段结构设计图
  • 隧道进口明洞拱顶未开孔段衬砌配筋图
  • 隧道进口明洞拱顶开孔段衬砌配筋图
  • 隧道进口明洞缓冲孔配筋图
  • 隧道出口设计图
  • 隧道出口明洞外边墙侧洞设计图

附件详情

客运专线铁路新建双线隧道全长14.693千米。Ⅰ级高风险隧道。
设计内容:
隧道进出口图、明洞结构及配筋图、明洞外边墙侧洞设计图。
时速250公里(预留提速条件)客运专线铁路新建双线隧道复合式衬砌专用洞室带电缆余长腔;时速250公里(预留提速条件)客运专线铁路新建双线隧道复合式衬砌变压器洞室。
其中专用洞室均设置电缆余长腔。专用洞室周边设置钢制扶手。直线或曲线隧道地段,洞室底板顶面均与水沟级电缆槽盖板顶面齐平。
……
专用洞室尺寸:宽4.0m、深5.0m、高(中心高)2.8m。
变压器洞室尺寸:宽5.0m、深6.0m、高(中心高)4.26m。
……
建筑材料:喷射混凝土:C25;拱部、边墙及后墙:C30混凝土或C35钢筋混凝土;底板:C30混凝土;盖板:C35混凝土。
……共计31张,设计于2010年

IV级围岩下锚复合衬砌钢筋布置图

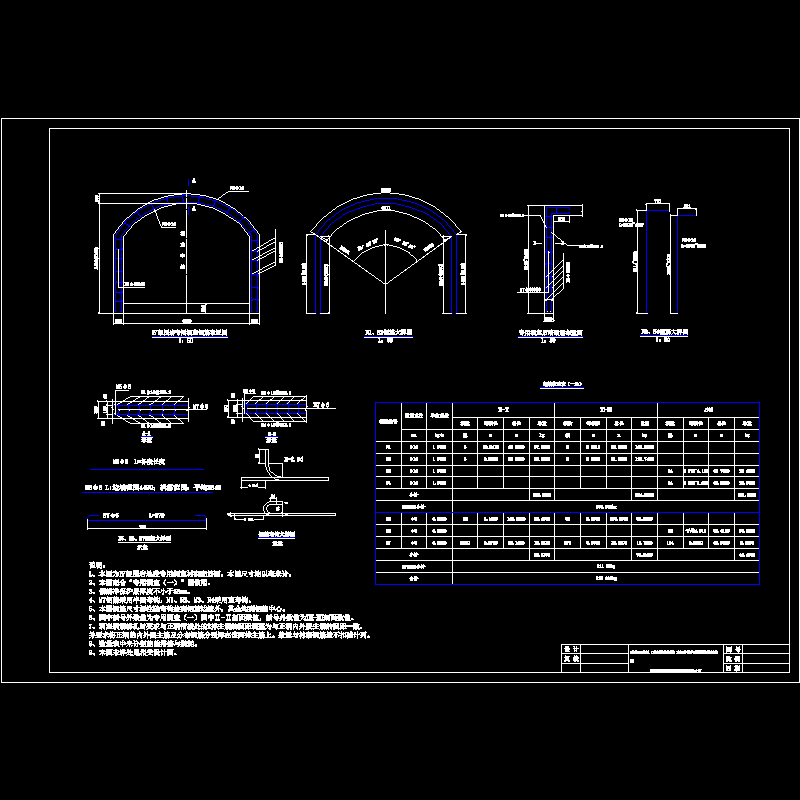

Ⅳ级围岩专用洞室衬砌钢筋设计图

隧道U型挡墙设计图

隧道进口明洞拱顶未开孔段衬砌配筋图

隧道进口明洞缓冲孔配筋图

隧道出口明洞外边墙侧洞设计图

专用洞室隔墙设计图
