公路工程隧道设计CAD图纸

资料简介
赚取积分

隧道所在的位置：城市隧道
隧道埋置的深度：浅埋隧道
隧道的用途分类：交通隧道
围岩分类：Ⅴ:软岩

附件详情

该项目共有一座隧道，为xx隧道，采用分离式隧道形式，左线起讫桩号为ZK2 093～ZK4 500，全长2407m，右线起讫桩号为YK2 102～YK4 529，全长2427m，隧道临城端位于R=1200m圆曲线上，其余部分位于直线上，纵断面线形为一字坡。隧道左、右线各设置紧急停车带2处；左右线间设置车行横通道2处，人行横通道6处。
共有图纸100余张

以下是附件的其中一部分截图，共8张，您也可以搜索更多您想要的资源

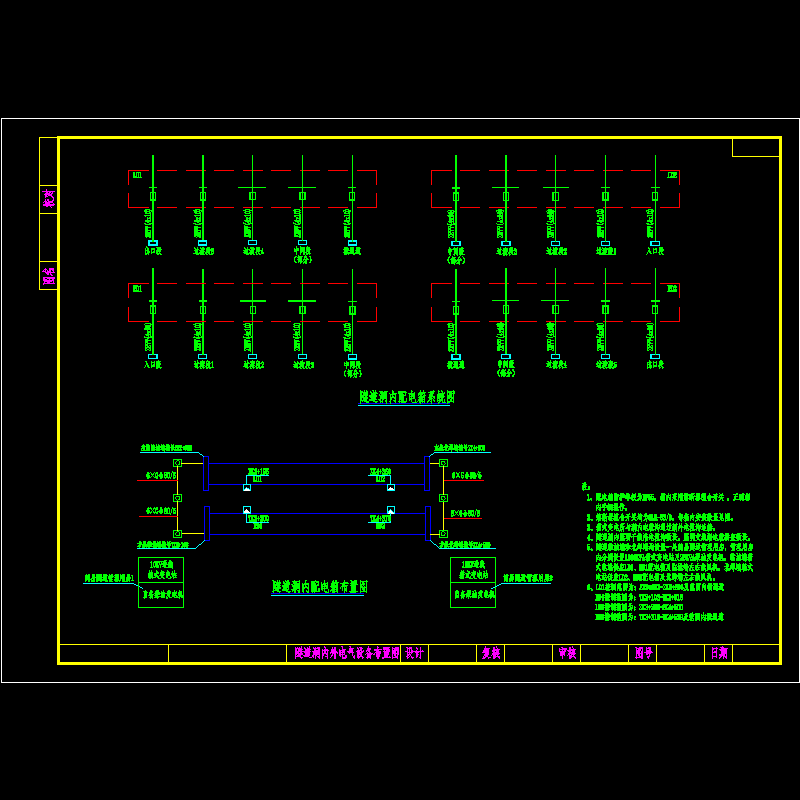

01隧道配电箱布置图.dwg

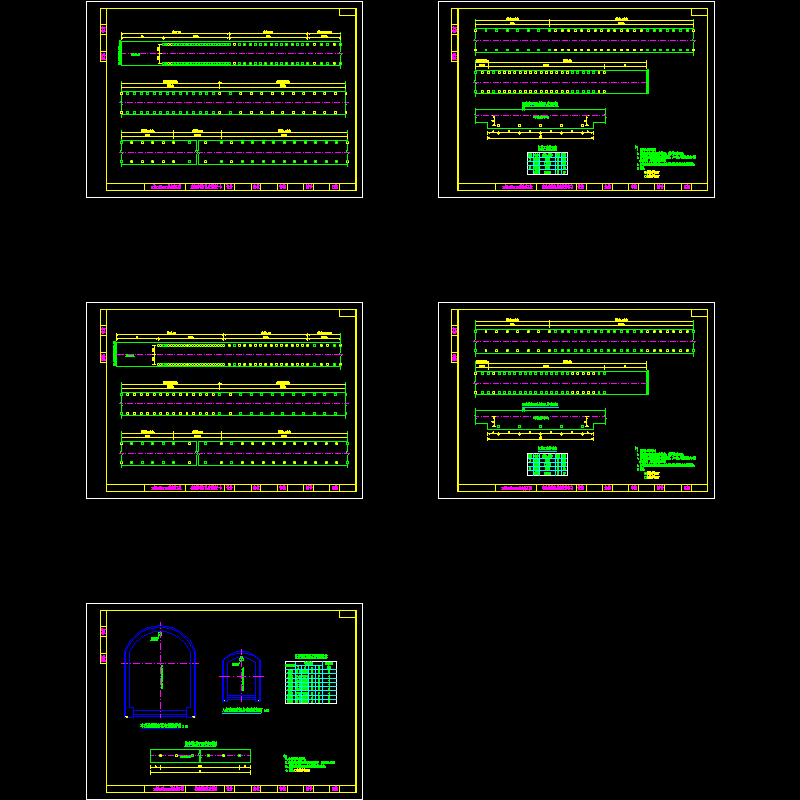

02照明.dwg
03隧道供配电系统构成总图.dwg

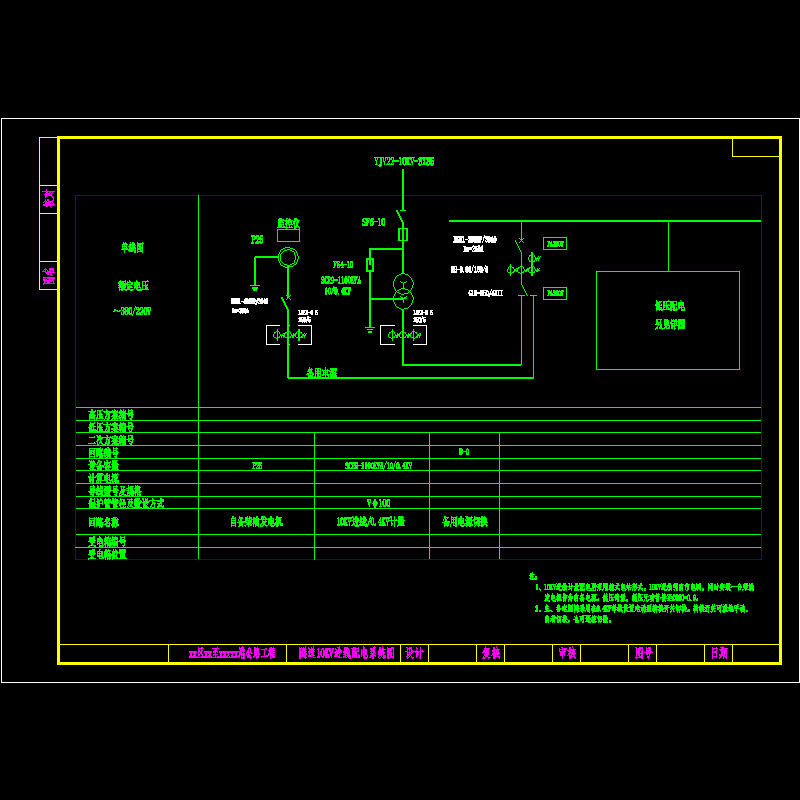

04隧道10kv进线配电系统图.dwg

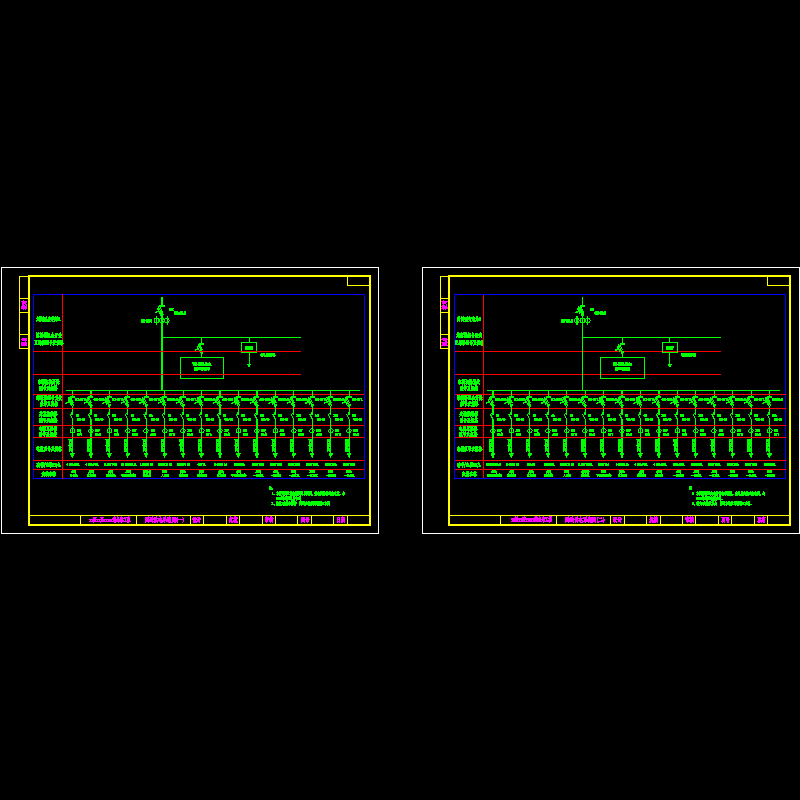

05隧道供电系统图.dwg
06隧道ups电源及电力监控系统图.dwg
07隧道双路电源自动转换原理图.dwg
08隧道变电所照明控制原理图.dwg

以上是部分截图，请下载附件后查看完整高清内容

发布时间：2023-12-28
评论次数：0

浏览次数：0
文件大小：4.24 MB

收藏次数：0
文件名称：附件-995798859776757809.rar
