9层框架结构供电公司检修实验楼结构施工图纸

  • 建筑类别:科研
  • 建筑高度类型:高层建筑
  • 建筑地上层数:9层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 风压:0.30kN/平方米
  • 雪压:0.40kN/平方米
  • 参考图纸:10张
  • 设计年代:近代

附件详情

该项目是电责任有限公司检修、实验楼项目,地上9层,框架结构,本楼采用挖孔桩基础,基础设计等级乙级,抗震设防烈度为7度。

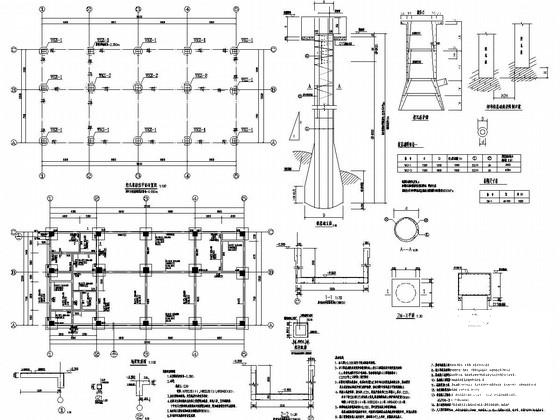

该资料包含:结构设计总说明,挖孔桩桩位 平面布置图 ,地梁配筋图,柱平法施工图,结构平面图,梁平法施工图,楼梯配筋图等共计10张图。
分享投稿时间:近几年11月。

柱平法施工图

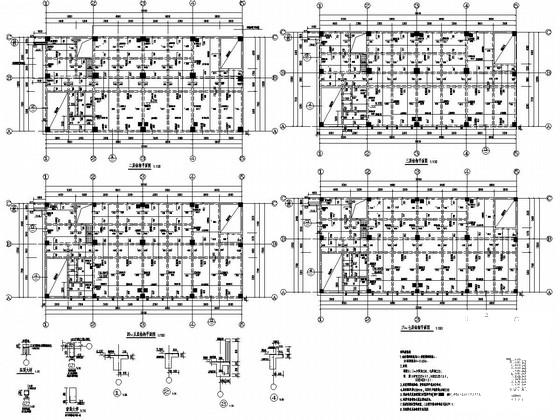

结构平面图

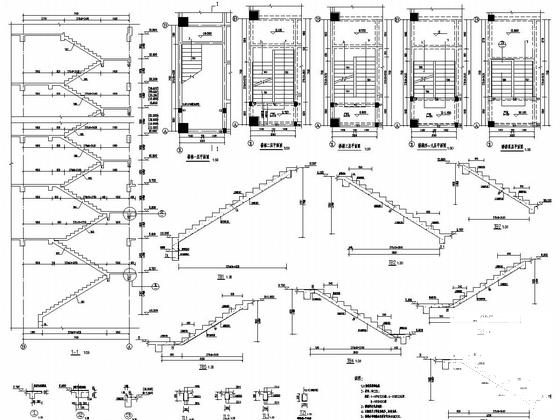

楼梯图

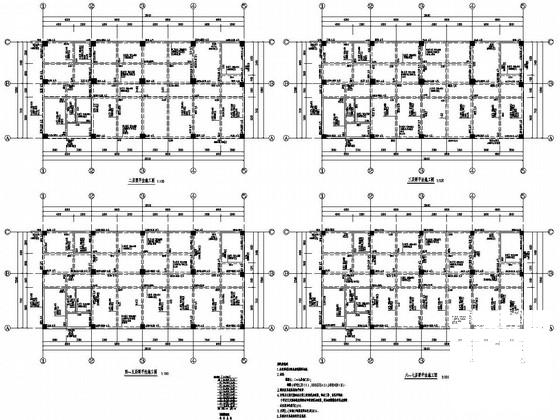

梁平法施工图

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源
  • 实验楼图纸 - 1
    实验楼图纸 - 1
  • 实验楼图纸 - 2
    实验楼图纸 - 2
  • 实验楼图纸 - 3
    实验楼图纸 - 3
  • 实验楼图纸 - 4
    实验楼图纸 - 4
  • 实验楼图纸 - 5
    实验楼图纸 - 5
以上是部分截图,请下载附件后查看完整高清内容
