市政道路工程竣工CAD大样图（31张）

附件详情

道路等级：城市主干路Ⅱ级 设计速度为40Km/h。
荷载标准：道路：BZZ-100KN
路面横坡：车行道1.5%
人行道1%（坡向车行道）。
设计年限：沥青混凝土路面设计使用年限为15年。
该资料范围内平交路口均不做渠化处理。
道路全长2805.29m。根据规划在K1 299～K1 319处有景观河道，按照建设单位要求施做4孔孔径为1m的钢筋混凝土圆管涵。

该资料包含：
设计说明
工程位置示意图

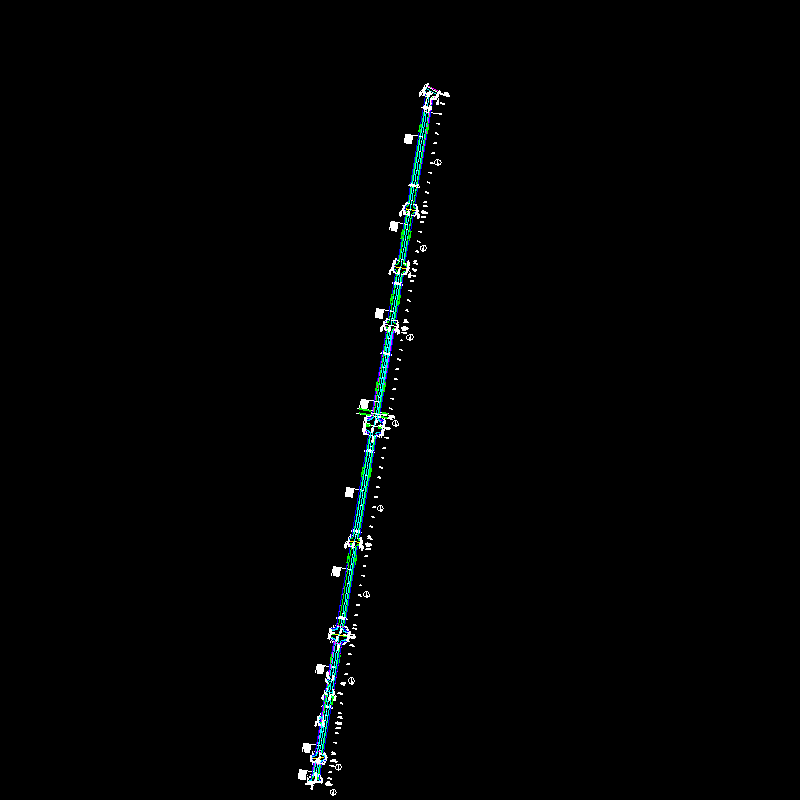

道路平面图
直线、曲线、转角表

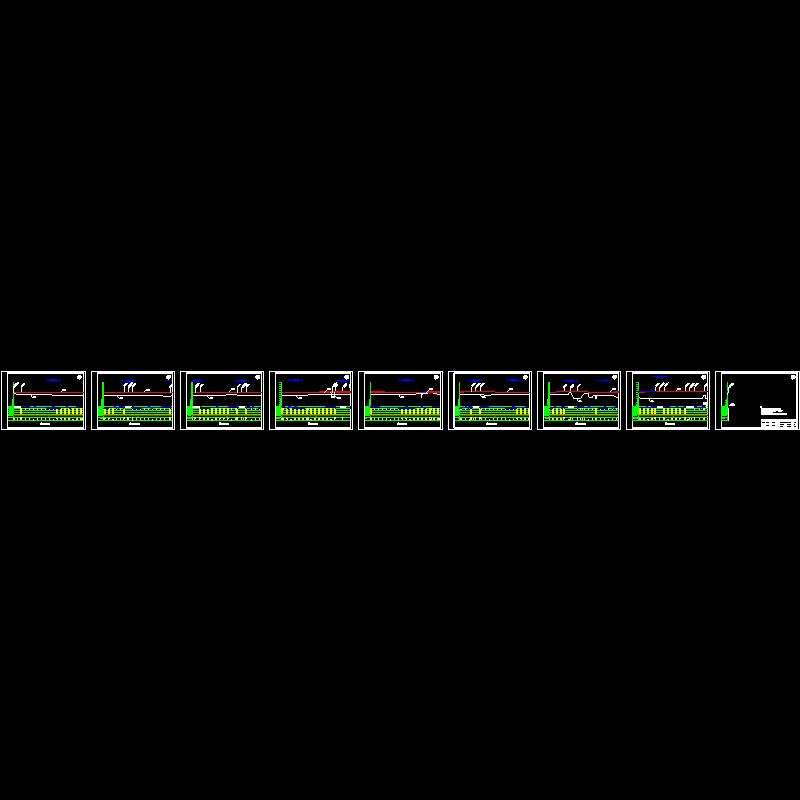

纵断面图

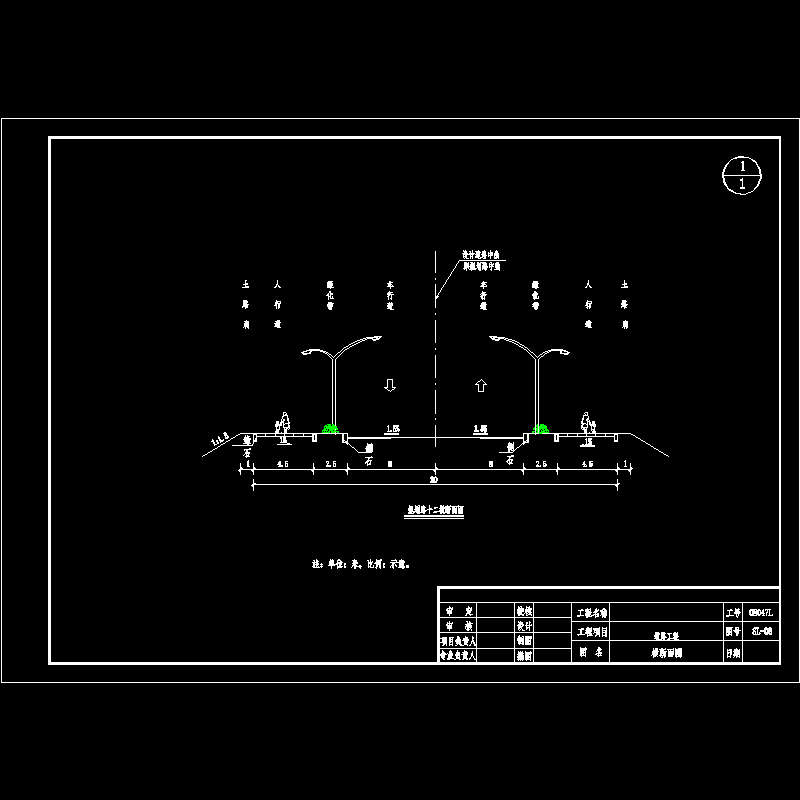

横断面图

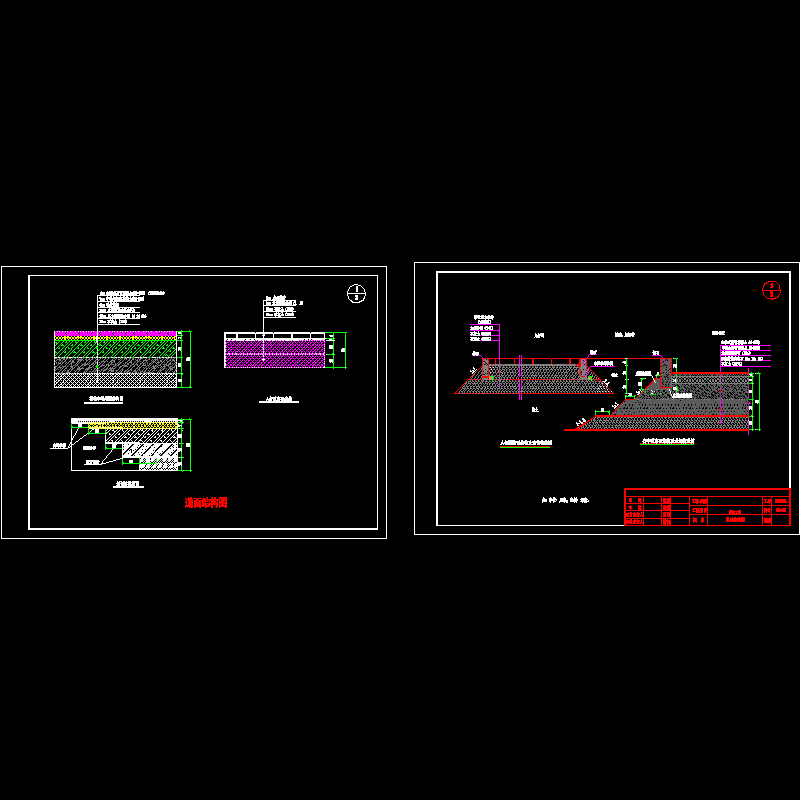

路面结构图
路面处理工程数量表
路基处理图
鱼塘、沟渠段路基处理横断面图
路基处理工程数量表
侧、缘石大样图
井圈加固图
土石方工程数量表
单面坡缘石坡道图
三面坡缘石坡道图
等宽式单面坡缘石坡道剖面图
盲道位置和布置示意图
盲道触感砖大样图
公交车站提示盲道图
路口竖向设计图
过路管涵设计图（三）
沉降缝设计图
……
共计31张
