10米深基坑复合土钉墙及护壁桩CAD施工大样图

附件详情

拟建工程根据周边地形及设计地坪标高等条件，其中AB、BD、DE、EH、HJ、JK段基坑安全等级取I级，侧壁重要性系数取1.1；其他各段基坑安全等级取II级，侧壁重要性系数取1.0。基坑为临时性支护，使用年限为2.0年。
复合土钉墙设计：成孔应采用进行无水钻进，跟管钻进工艺，土钉(锚杆)钻孔内充填纯水泥浆，采用二次注浆工艺，边坡开挖应分层开挖分层支护，每层土方开挖不超过2.0m，要求 土方开挖 后，马上进行基坑壁挂网喷浆支护，再进行成孔施工。
护壁桩施工：支护桩建议采用旋挖成孔灌注桩。局部无施工条件情况允许采用人工挖孔成孔灌注桩。
当基坑挖至设计位置时，立即在基坑合适位置修建集水井。

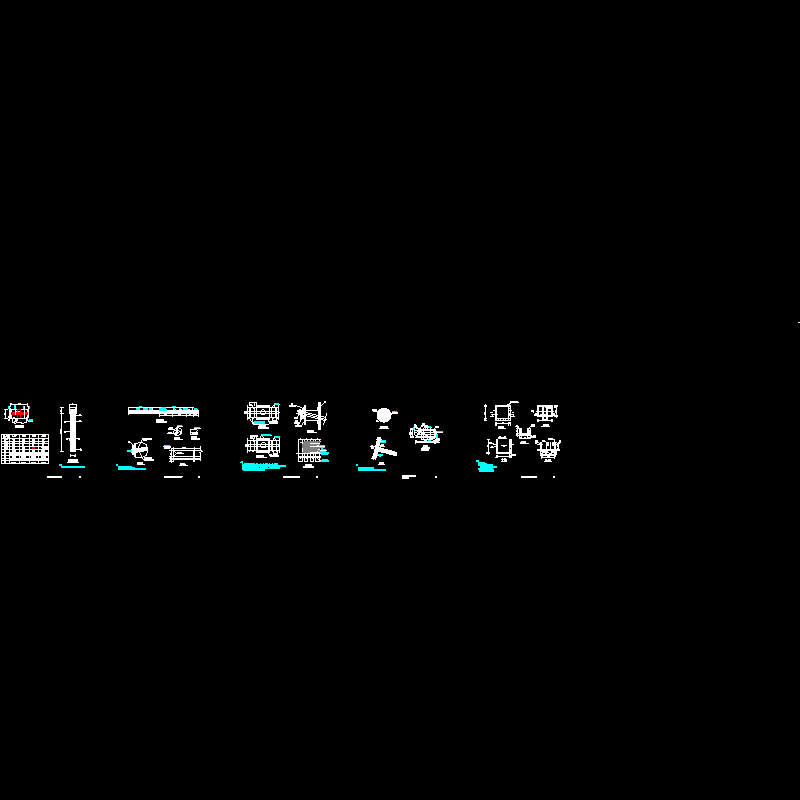

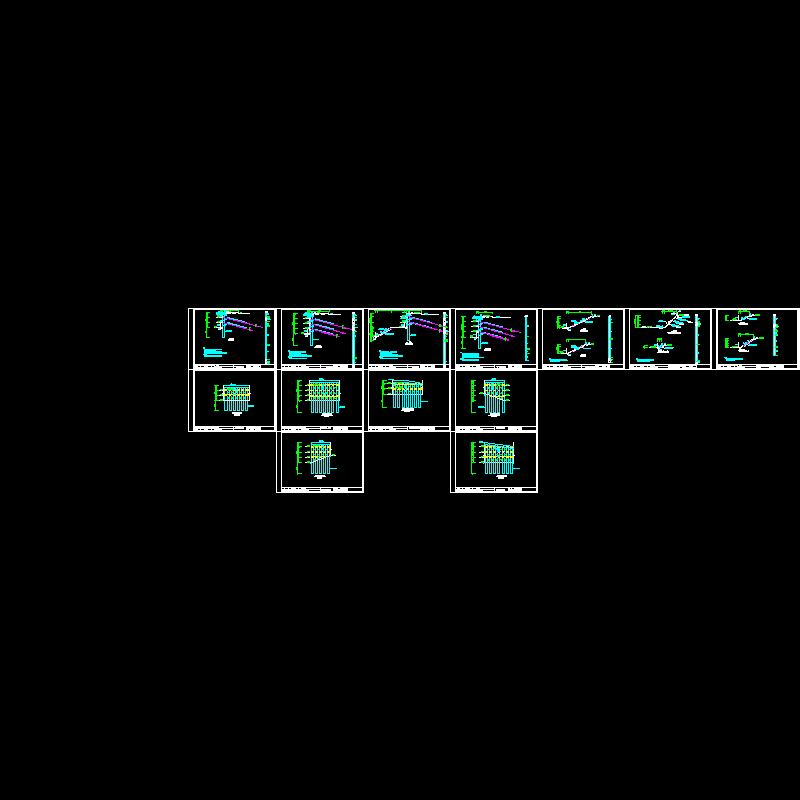

共22张图，编制于2015年。
