17层住宅楼电气全套图纸

一、弱电设计内容:
1.电话系统 2.宽带网络系统 3.有线电视系统 4.访客对讲系统 5. 火灾自动报警系统
二、电话系统:
1.外线电话电缆直接埋地引至楼内电话电缆交接箱。电缆室外埋深0.8m,入户处采用钢管保护, 保护钢管伸出建筑物外1.0m。
2.电话系统由交接箱放射式配线至各层电话分线箱。
3.电话干缆采用HYA型,分支线采用RVB-2x0.3型。所有未标注的电话及网络线路均为PVC管%%C20,在墙及楼板内暗敷设;电话干线在线槽内敷设。
4.电话出线盒均底边距地0.5m;电话交接箱在竖井内明装,底边距地1.5米。
三、 宽带网络系统
1.宽带网络系统采用二级星型结构。宽带系统干线采用室外单模光纤引入一层配线架。水平线采用超五类四对双绞线,每户配置一个超五类信息插座。
2.数据网络系统由宽带网控制箱放射式配线至各层分线箱。在竖井内敷设200X100金属线槽,所有垂直线缆均在线槽内敷设;水平部分采用穿阻燃PVC管保护,在墙及楼板内暗敷设。
3.宽带网络出线盒均底边距地0.5m;宽带网控制箱及分线箱均在墙上明装,距地2米。
四、有线电视系统
1.该项目按有线电视邻频传输放大-分配-分支系统设计,用户电平按68%%p4dB设计。
2.外线同轴电缆直埋引至有线电视前端箱。
3.有线电视系统干线穿镀锌钢管保护,在竖井内明敷设;其它均穿阻燃型刚性PVC管暗敷设。管径见系统图。
4.有线电视出线盒距地0.5m;前端箱、分支器箱均在竖井内明装,距地2.0m。
五、供配电:
1、电源:本建筑组为二类高层建筑,应急照明及消防风机、电梯等负荷为二类负荷,采用双路电源供电,并在末端自动切换。本建筑常用电源由变电所采用电缆直埋引入;备用电源及战时电源取自小区柴油发电站,当市电断电时可在15S内自动启动。楼内配线为三相五线制。电源电压为380/220v 、50Hz。住宅用电电量在集中表箱计量。其余用电电量在变电所计量。系统接地型式为TN-C-S系统。
2、导线及敷设:本建筑电源线采用VV22-1KV电缆引入地下一层配电间电源进线柜;由进线柜引出的导线采用放射式和树干式相结合的方式送到各个用电设备。竖井内导线采用在电缆桥架及镀锌钢管内敷设,其余导线采用穿硬质阻燃PVC管保护,在墙及楼板内暗敷设。除电源配电箱引入线及标注外,所有导线均为BV-450V/750V型铜芯绝缘导线。消防用电导线采用阻燃线缆。住宅干线与分支部分采用绝缘穿刺线架。未注导线截面者,插座路为BV-3X4mm%%1402%141,照明回路为BV-2X2.5mm%%1402%%141,2~3根穿%%C20;4~5根穿%%C25。图中未注导线根数者均为二根。
3、设备选择及安装:所有电气设备均为定型产品。住宅电源进线柜选择GDZ型住宅配电箱,落地安装,下部砌150mm高水泥台;集中表箱竖井内明装,底边距地0.8米;住宅分户箱选择XSA2系列照明配电箱,墙内暗装,底边距地1.5米;电梯机房及地下室配电柜选择XL-21型动力箱,落地安装在槽钢基础上。风机及水泵控制箱参照标准图配制,墙上明装,底边距地1.5米。灯具安装形式按图例及图上标注。荧光灯选择电子式镇流器。楼梯间、出入口设自带蓄电池疏散指示灯,其应急供电时间不应少于20min。楼梯间及电梯前室设置事故照明灯具,当发生火灾时,由消防控制室给出启动信号,自动点亮。所有插座均选择安全型。卫生间内插座选用防潮、防溅型面板;有淋浴、浴缸的卫生间插座须设在2区以外。各种插座安装高度见图例表所示。风机、水泵等设备位置详见水、暖专业相关图纸。建筑物顶部应安装航空障碍灯,型号为PLZ-3J。
六、图纸展示

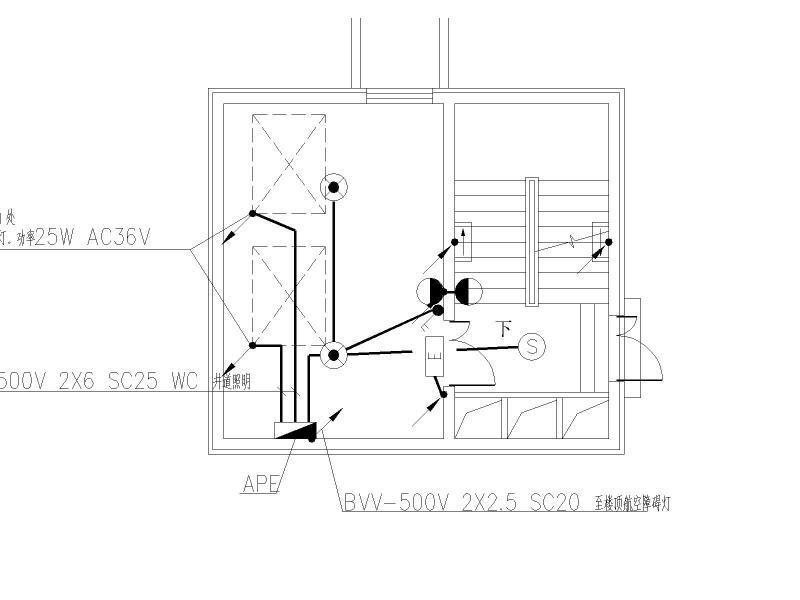

机房 照明平面图

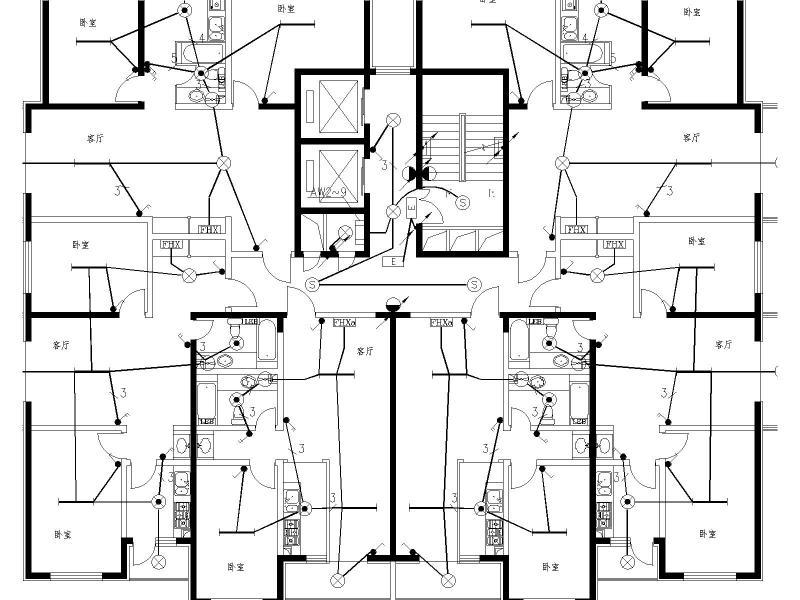

二~十七层照明平面图

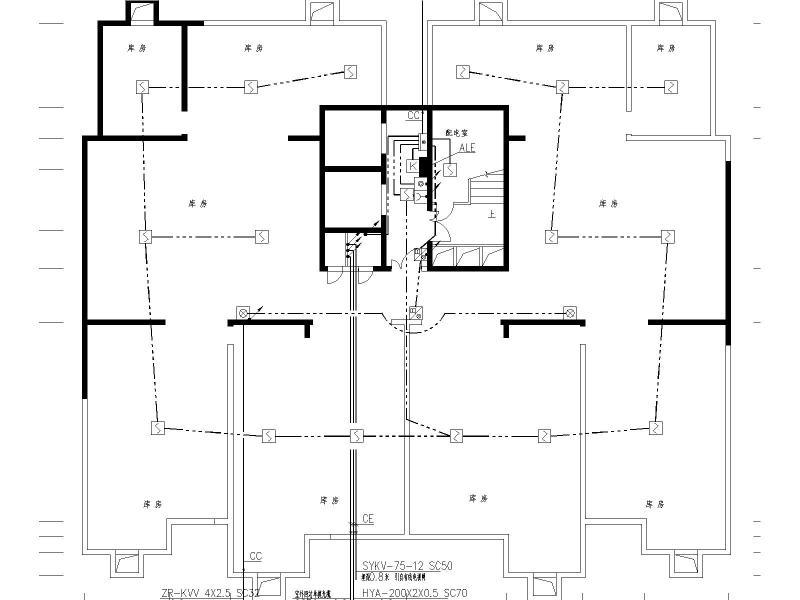

地下一层 弱电平面图

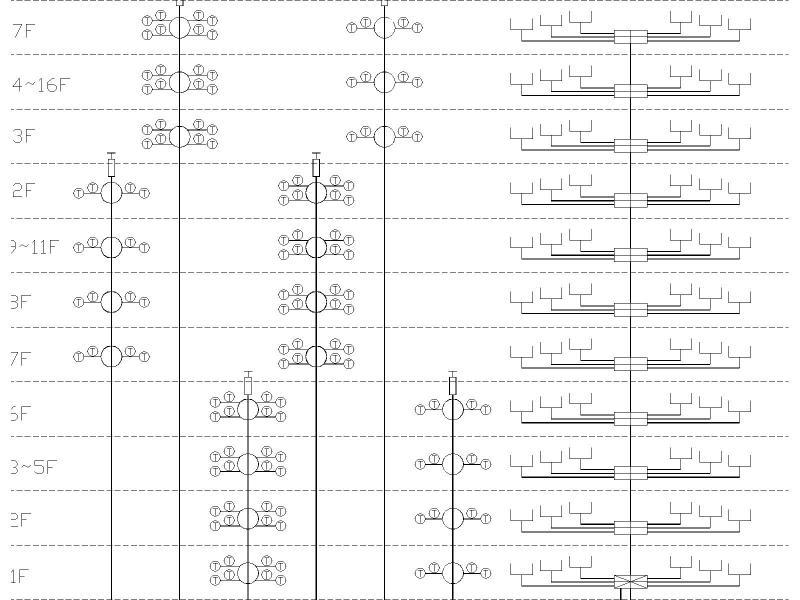

有线电视系统图

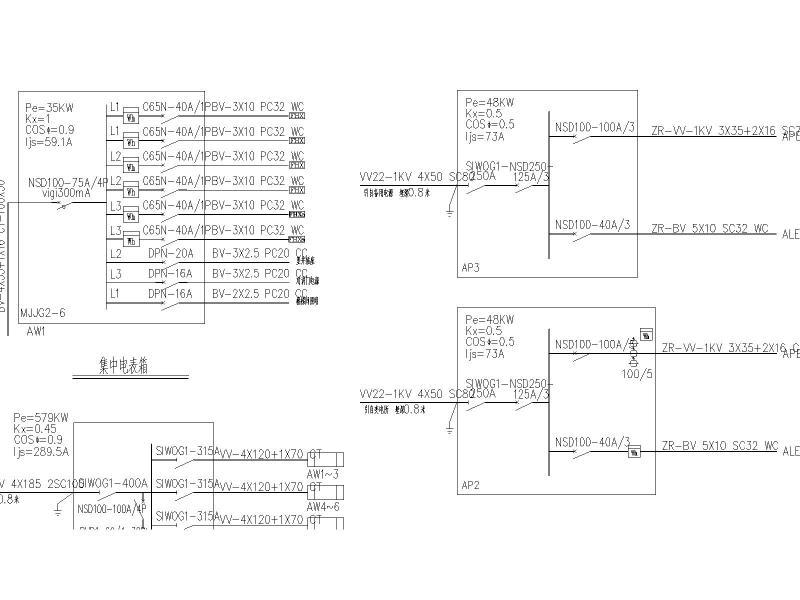

动力电源进线箱
竖向配电系统图
以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 住宅楼电气图纸 - 1
    住宅楼电气图纸 - 1
  • 住宅楼电气图纸 - 2
    住宅楼电气图纸 - 2
  • 住宅楼电气图纸 - 3
    住宅楼电气图纸 - 3
  • 住宅楼电气图纸 - 4
    住宅楼电气图纸 - 4
  • 住宅楼电气图纸 - 5
    住宅楼电气图纸 - 5
  • 住宅楼电气图纸 - 6
    住宅楼电气图纸 - 6
以上是部分截图,请下载附件后查看完整高清内容
