22000平米地上20层住宅楼电气施工全套图纸

电气施工图 设计说明

一、设计依据:

1、项目概要该工程面积22000平方米,地上二十层,地下一层,建筑总高81.40米,属一类建筑.

2、设计遵循的主要标准、规范及安装图集(1)、《民用建筑电气设计规范》JGJ/T16-92(2)、《10KV及以下变电所设计规范》GB50053-94(3)、《低压配电设计规范》GB50054-95(4)、《供配电系统设计规范》GB50052-95(5)、《建筑物防雷设计规范》(2000版)GB50057-94(6)、《高层民用建筑设计防火规范》(2001版)GB50045-95(7)、《火灾自动报警系统设计规范》GB50116-98(8)、《智能建筑设计标准》GB/T50314-2000(9)、《住宅设计规范》GB50096-1999(10)、《汽车库、修车库、停车场设计防火规范》GB50067-97(11)、国家建筑标准设计图集(电气部分)、建筑电气安装工程图集、新疆维吾尔自治区建筑标准设计图集(电气部分).

二、设计范围:该项目设计内容包括:变、配电,照明,火灾自动报警,通信系统,有线电视,可视对讲,综合布线,防雷和接地系统.

三、变、配电系统:

1、消防电梯、消防泵类、生活水泵、排污泵、排烟及正压送风机、防火卷帘门、消防控制室、应急照明等消防负荷按一级负荷供电.住宅照明用电部分按三级负荷供电.

2、该工程由室外电缆直埋冻土层以下引入两路10KV电源至地下一层中压配电室.图中中压10KV进户位置为暂定,实际进户位置由供电公司给定.两路电源一用一备.

3、配电系统计量方式为中压计量.中压计量所选用电压、电流互感器等级为0.2S级,中压计量所选用电流互感器变比值以供电公司要求选配.功率因数补偿方式为低压电容器自动补偿.变压器选择为两台.

4、中压二次系统选用综合保护系统.

四、配电系统:

1、低压侧配电电源为380V/220V交流三相四线制配电,低压系统采用单母线分段运行.

2、低压配电屏非消防设备供电干线断路器选配分励脱扣,并经模块与消防控制室联动.3、照明等向各楼层供电点供电的干线,采用分区树干式配电,较大容量动力负荷及重要负荷采用放射式供电.消防负荷及生活水泵等一级负荷均采用双回路供电,末端切换.

4、导线选择:

(1)、一般动力、照明干线采用ZRYJV型交联阻燃聚氯乙稀电力电缆.支线采用BV型聚氯乙稀绝缘电线.

(2)、应急照明干线,消防设备(消防电梯、消防泵、送排烟机等)供电干线采用NHYJV型交联阻燃聚氯乙稀电力电缆.支线采用ZRBV型阻燃聚氯乙稀绝缘电线.

(3)、其余导线型号见图注.

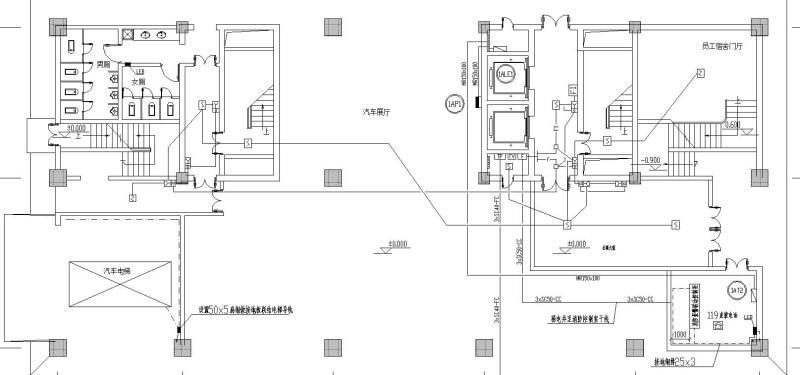

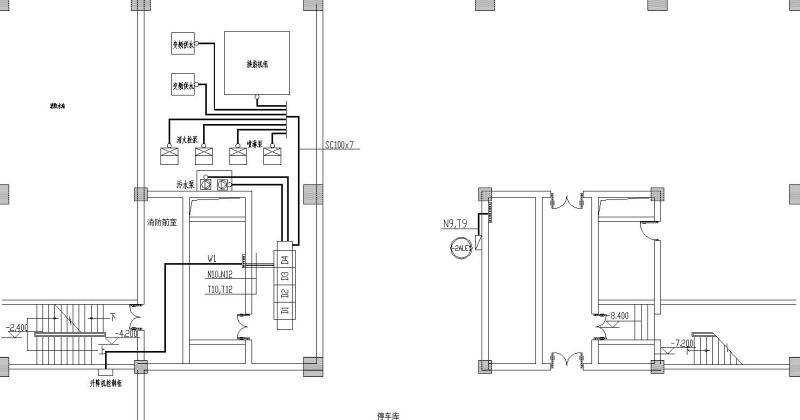

电气干线平面图

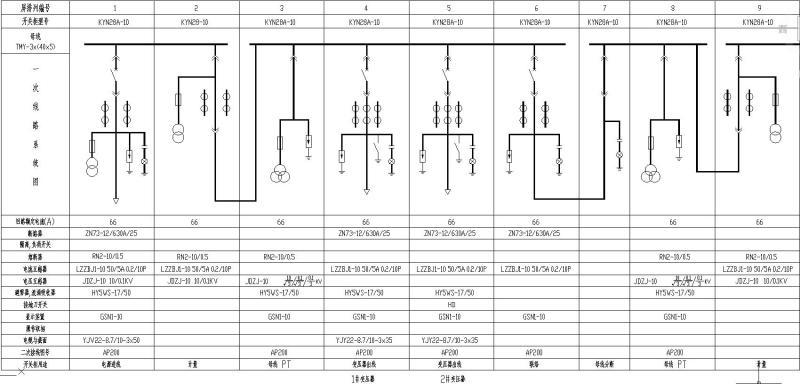

高压配电系统图

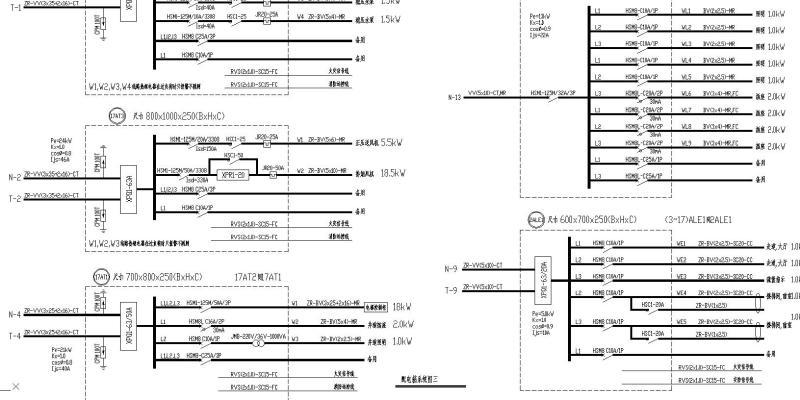

配电箱系统图

消防报警平面图

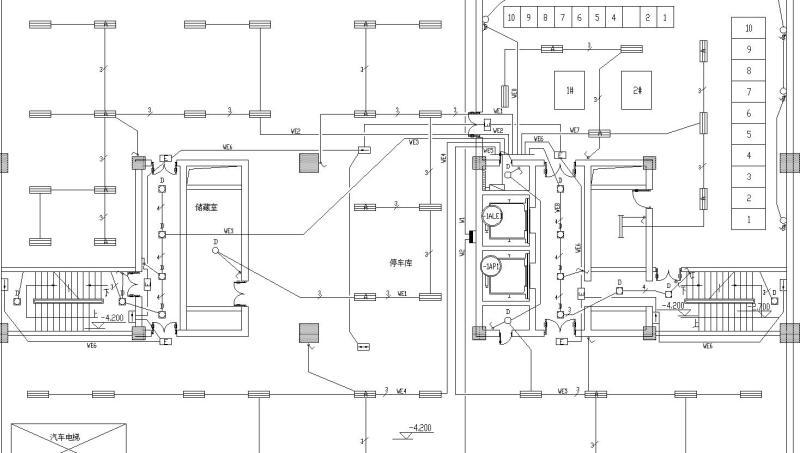

照明平面图




以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源
  • 住宅楼全套图纸 - 1
    住宅楼全套图纸 - 1
  • 住宅楼全套图纸 - 2
    住宅楼全套图纸 - 2
  • 住宅楼全套图纸 - 3
    住宅楼全套图纸 - 3
  • 住宅楼全套图纸 - 4
    住宅楼全套图纸 - 4
  • 住宅楼全套图纸 - 5
    住宅楼全套图纸 - 5
以上是部分截图,请下载附件后查看完整高清内容
