地下室底板设地梁、暗梁的基本原则及节点

附件详情

1：地下室外墙下不设暗梁，按如下详图做法，但须注意底板与外墙的 弯矩平衡
2：框架柱（包括上部落地剪力墙）之间有地下室混凝土墙也必须设置地框梁，编号为DKL,梁宽为墙厚 2X50,梁高参照相邻地框梁，若需考虑其他梁的搭接，梁高可加高，满足搭接要求。
3：地下室人防单元分隔墙以及水池抢较长时，墙下应设地梁，编号为DL，梁宽为墙宽 2X50,梁高为500。
4：人防口部的砼墙活砼墙较短时，墙下不再加设暗梁

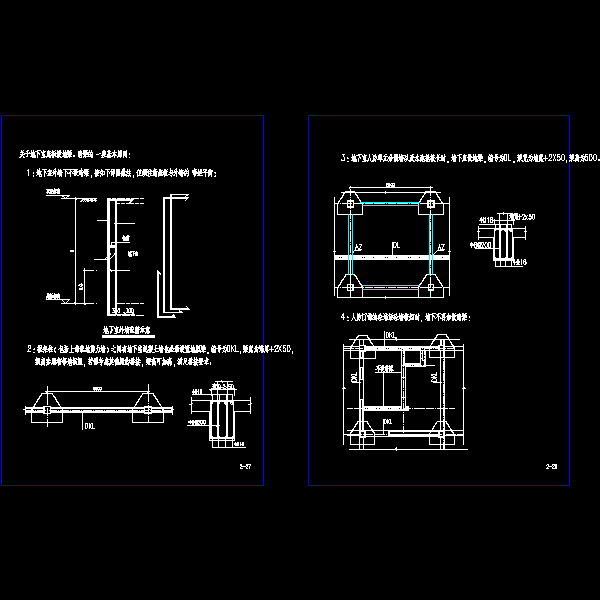

共两张图纸。
