高速公路收费站广告牌结构设计施工图纸
- 建筑类别：其他
- 图纸设计深度：施工图
- 建筑设计结构形式：钢结构
- 钢结构：桁架
- 基础形式 ：桩基础
- 风压：0.60kN/平方米
- 雪压：0.35kN/平方米
- 参考图纸：8张
- 设计年代：近代
附件详情
台州某高速公路收费站广告牌图纸
该资料为：台州某高速公路收费站广告牌图纸
结构型式：钢结构
设计使用年限10年
雪荷载：0.35kn/平方米
基本风压：0.60 kn/平方米
广告牌基本尺寸：7.5米*42米
高度：15米
该资料包含：结构设计总说明、广告牌立面结构图、A-A、B-B剖面图及
节点详图
、广告牌板面立面结构图、C-C、D-D剖面图及走道详图、基础
平面布置图
、详图及立柱详图、立柱预埋件布置图及详图、装饰柱预埋件布置图及详图共8张图纸。
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

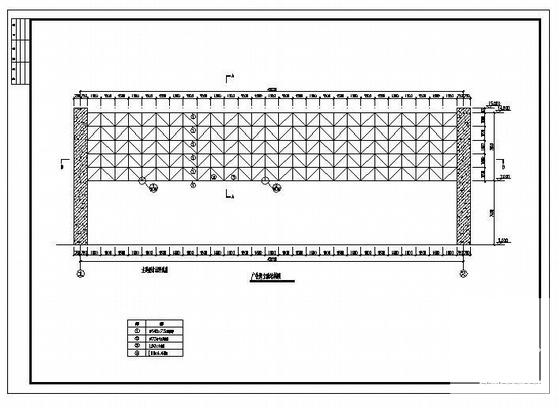

高速公路收费站设计 - 1 -

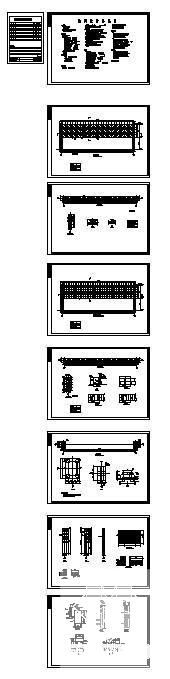

高速公路收费站设计 - 2 -

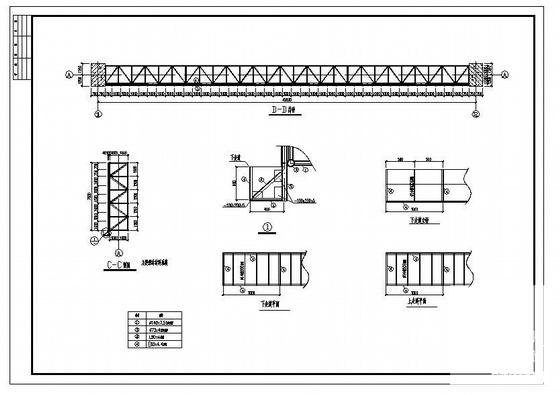

高速公路收费站设计 - 3 -

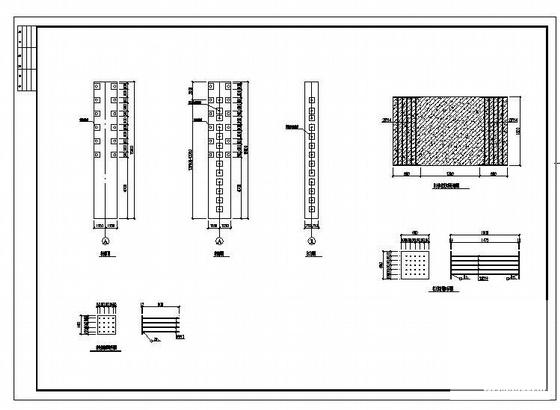

高速公路收费站设计 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-12-03
- 评论次数：0
- 浏览次数：0
- 文件大小：0.33 MB
- 收藏次数：0
-
文件名称：
附件-995878570507796575585.rar
