钻孔灌注桩结合两道钢筋混凝土支撑及单排水泥搅拌桩止水基坑支护CAD施工大样图

附件详情

该项目±0.00相当于绝对高程5.45m，场地东侧xx大道高程取4.60m，即相对标高-0.85；场地南侧xx路高程取4.40m，即相对标高-1.05；场地西侧、北侧及场地内高程取4.00m，即相对标高-1.45。
本方案确定采用钻孔灌注桩 两道钢筋混凝土支撑的支护形式，坑外采用单排水泥搅拌桩止水及防止桩间挤土，坑内重点部位被动区采用水泥搅拌桩加固。
围护桩采用钻孔灌注桩，桩径800或900；水泥搅拌桩桩径为600，用作止水帷幕和重力式挡墙时搭接150、用作被动区加固时搭接100，水泥搅拌桩应先于围护桩施工。
坑内支撑系统的竖向立柱桩为利用原工程桩和采用新打设800钻孔灌注桩两种。竖向立柱的上部采用格构式井字形钢构架。
该项目基坑外采用水泥搅拌桩进行止水帷幕，坑外不降水。

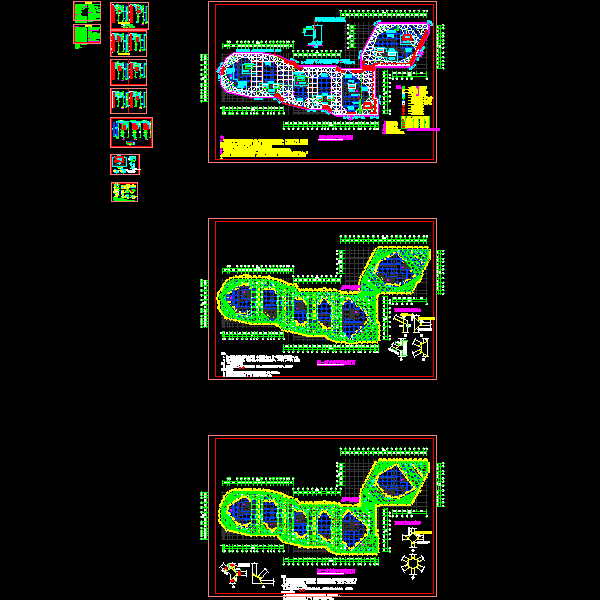

共12张图。
