地铁出入口基坑围护结构及止水帷幕设计CAD图纸

附件详情

3、围护结构采用800@1000的旋挖桩，钢支撑采用609，t=14mm钢管。旋挖桩外侧采用800@1000mm高压旋喷桩做止水帷幕，高压旋喷桩深度设计地面以下13m,并且插入深度不小于全风化砂砾岩以下1m…………
4、钢支撑安装前超挖深度不大于0.8m,桩的嵌入深度不小于4m。基坑开挖与支护需按有关规范规程进行…………

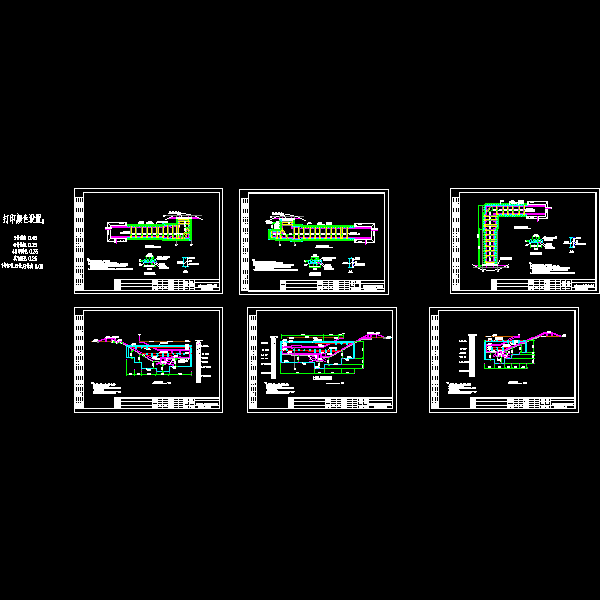

包含CAD图：
1号出入口围护布置图
1号出入口围护纵剖面图
2号出入口围护布置图
2号出入口围护纵剖面图
3号出入口围护布置图
3号出入口围护纵剖面图
旋喷桩桩间止水图
编制于2010年 共6张
