12米深基坑挂网喷锚支护CAD施工大样图

附件详情

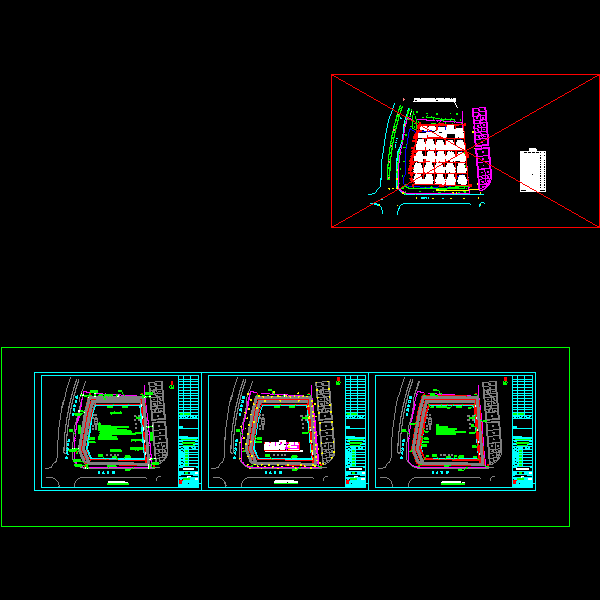

拟建建筑主要由2栋29层商住楼、2栋18层商住楼及3层裙楼等建筑物组成。主楼基础采用桩基础，裙楼基础采用抗浮锚杆。该项目基坑支护图纸设计深度为11.9m，设计使用时间为一年。
【基坑支护方案】
基坑开挖范围内土层分布为填土、全风化花岗岩、强风化花岗岩、中风化花岗岩。基坑采用放坡、锚杆、挂网喷混凝土支护。
1、普通锚杆采用全长粘结型锚杆，钻孔孔径为110mm，锚杆倾角15°
2、挂网喷混凝土：先喷射厚40～60mmC20砼，挂8@200×200钢筋网，再喷射厚40mmC20砼。
3、微型桩采用钻机成孔，桩径500@1000，孔内下入25#工字钢……
4、预应力锚索……

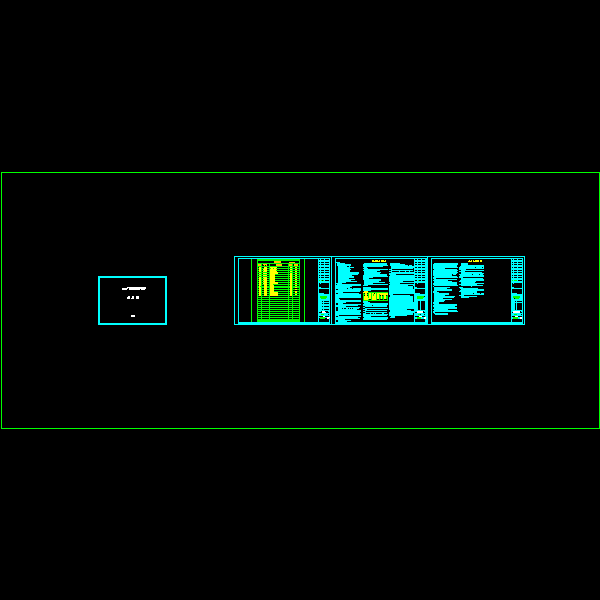

15张，编制于2013年。
