10米深基坑SMW工法桩结合扩大头锚索围护CAD施工大样图(水...
附件详情
- 基坑周围地层示意图（一）
- 基坑周围地层示意图（二）
- 基坑围护施工总说明
- 基坑围护平面图
- 基坑围护剖面图及展开图（一）
- 基坑围护剖面图及展开图（二）
- 基坑围护剖面图及展开图（三）
- 节点详图
- 基坑降水 布置示意图
- 基坑监测平面布置示意图
附件详情
该项目基坑开挖深度为10.30m。围护结构施工前应根据结构施工图进行复核，准确无误后方可施工。围护桩定位原则：以三轴搅拌桩轴线定位，参照基础结构图纸放样。
该项目采用SMW工法 多排加筋水泥土桩锚桩的围护形式。围护桩采用1排3850@1200三轴水泥土搅拌桩，内插H型钢。搅拌桩桩端进入透水性相对较弱的粘性土层，有效桩长13.0～22.5m。桩锚桩采用旋喷桩，降水采用真空深井降水。
主要施工顺序：按SMW工法－降水－加筋水泥土桩锚结合挖土的顺序进行施工。
共11张图
以下是附件的其中一部分截图，共1张，您也可以 搜索 更多您想要的资源
-

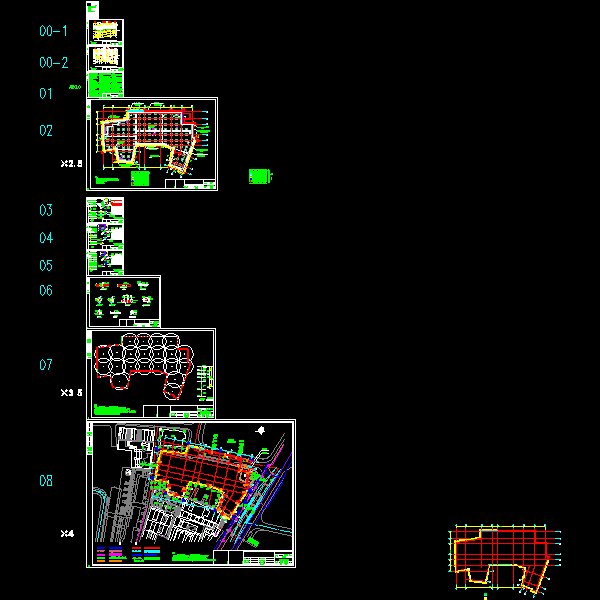

第 1 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-12-28
- 评论次数：0
- 浏览次数：0
- 文件大小：0.9 MB
- 收藏次数：0
-
文件名称：
附件-995898998589878989.rar
