污水厂处理生化池全套结构施工图纸(6度抗震)

  • 建筑类别:工业建筑
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:砌体结构,钢筋混凝土结构
  • 钢筋混凝土结构:其他结构
  • 特种结构:水池,其他结构
  • 基础形式 :混凝土基础
  • 结构安全等级:二级
  • 抗震设防烈度:6度抗震
  • 参考图纸:14张
  • 设计年代:近代

附件详情

某污水厂处理生化池全套图纸
该资料包含:构筑物结构图总说明、池底池顶平面图、剖面图、底板配筋图、施工缝及变形缝结构构造、平面配筋图、角隅加筋图、池壁配筋图、集水井结构配筋图、吊架结构配筋图、集水坑结构配筋图、洞口加固图、支墩详图、阀门平台配筋图、预埋件布置图、预埋件详图、 栏杆详图、架立筋详图、配水井结构配筋图、基础布置图、洞口加固图、换填砂夹石详图。


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

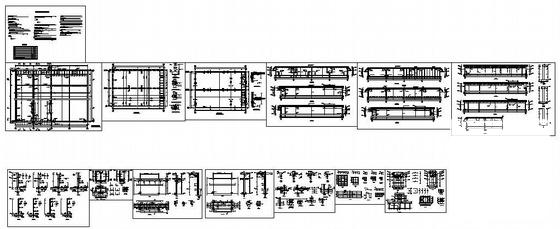

  • 生化池处理污水 - 1
    生化池处理污水 - 1

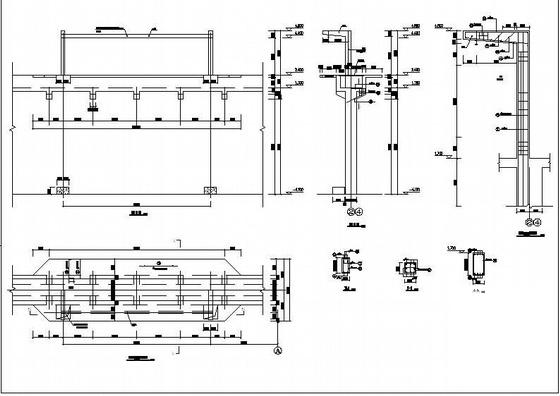

  • 生化池处理污水 - 2
    生化池处理污水 - 2

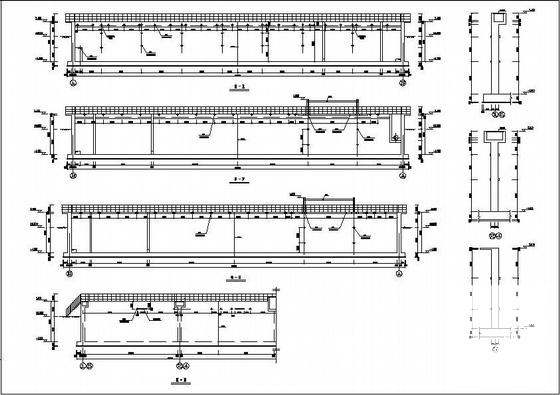

  • 生化池处理污水 - 3
    生化池处理污水 - 3

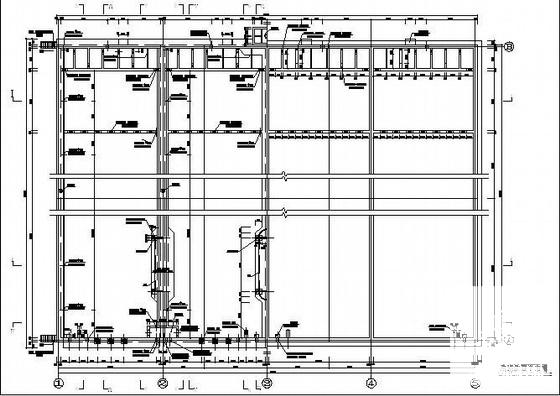

  • 生化池处理污水 - 4
    生化池处理污水 - 4
以上是部分截图,请下载附件后查看完整高清内容
