地下1层小汽车库结构设计施工图纸(7度抗震)

  • 建筑类别:其他
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:7度抗震
  • 风压:0.35kN/平方米
  • 雪压:0.60kN/平方米
  • 地下室功能:车库
  • 参考图纸:18张

附件详情

地下一层小汽车库施工图,抗震设防烈度为7度,基础采用混凝土钻孔灌注桩,,桩基安全等级为二级,地基基础设计等级为乙级,抗震设防烈度为7度。
该资料包含: 结构设计说明 ,承台平面布置图,桩基平面定位图,剪力墙及框架柱 平面布置图 ,地下室顶板、底板结构图,梁平法施工图,剪力墙柱表,坡道图,楼梯图等共计18张图。

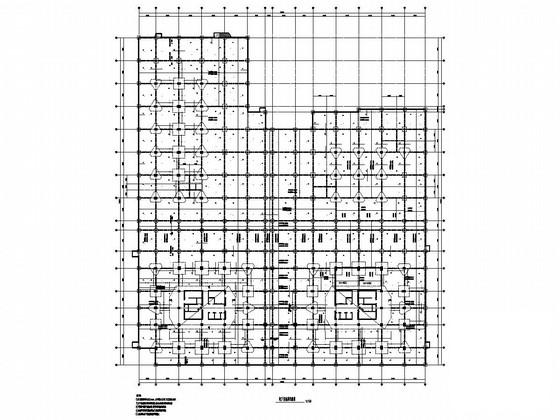

地下室底板配筋图

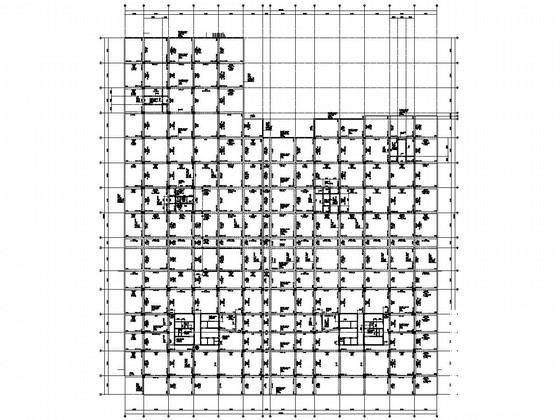

地下室顶梁平法施工图

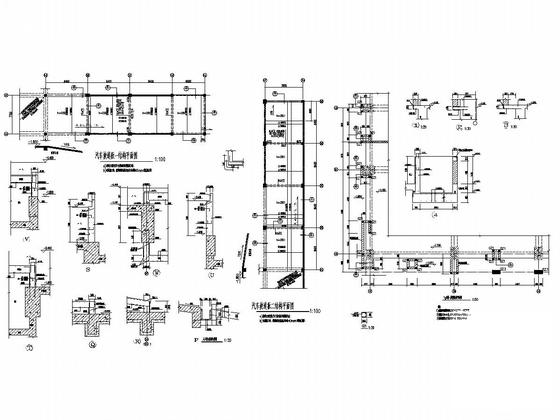

图5

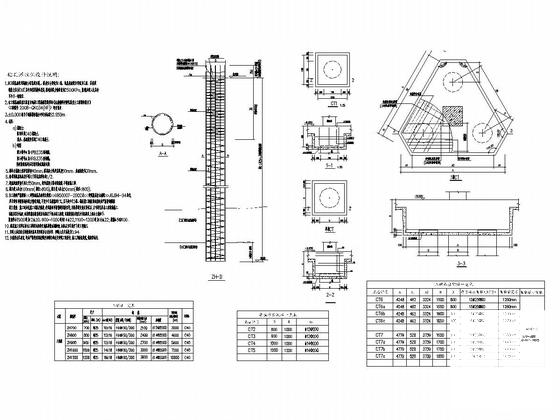

图6

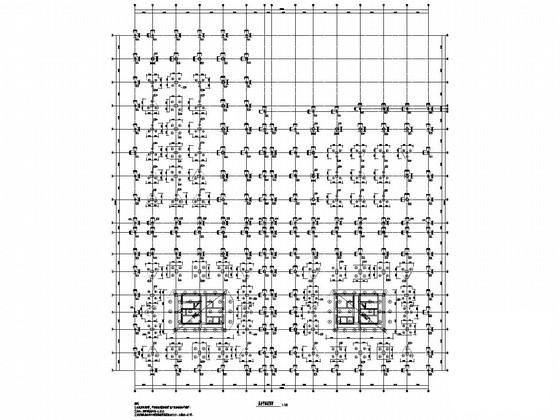

地下室剪力墙及框架柱平面布置图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 地下汽车库设计 - 1
    地下汽车库设计 - 1
  • 地下汽车库设计 - 2
    地下汽车库设计 - 2
  • 地下汽车库设计 - 3
    地下汽车库设计 - 3
  • 地下汽车库设计 - 4
    地下汽车库设计 - 4
  • 地下汽车库设计 - 5
    地下汽车库设计 - 5
  • 地下汽车库设计 - 6
    地下汽车库设计 - 6
以上是部分截图,请下载附件后查看完整高清内容
