30层现浇混凝土剪力墙住宅结构设计CAD施工图纸

  • 建筑类别:住宅
  • 建筑高度:高层建筑
  • 地上层数:30层
  • 地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:甲级
  • 抗震设防烈度:8度抗震
  • 风压:0.4kN/平方米
  • 雪压:0.25kN/平方米
  • 地下室功能:人防
  • 参考图纸:35张
  • 设计年代:近代

附件详情

西安某现浇混凝土剪力墙住宅结构设计图
该资料为:西安某现浇混凝土剪力墙住宅结构设计图
该资料包含:
结构设计总说明、基础处理挤密桩平面图、钢筋混凝土灌注桩位平面图及灌注桩详图、基础平面图及基础详图、地下室剪力墙定位结构平面图、地下室墙体大样及地下室墙体留洞图、人防门框墙表及人防构造详图、地下室剪力墙边缘构件表、剪力墙定位结构平面图、剪力墙约束边缘构件表、地下室顶结构平面图、地下室顶梁配筋平面图、结构平面图、梁配筋平面图、屋顶结构平面图、屋顶梁配筋平面图、塔楼各标高结构平面图及梁配筋平面图、楼梯结构详图共35张图纸。

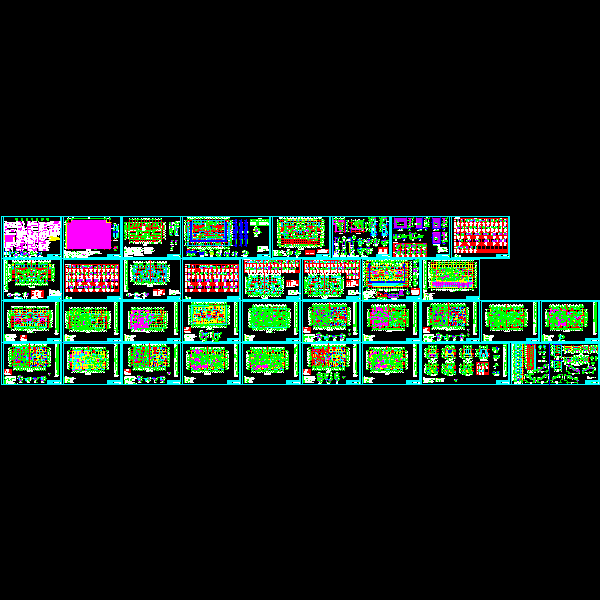

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源
  • 30层现浇混凝土剪力墙住宅结构设计CAD施工图纸 - 1
    第 1 张图
以上是部分截图,请下载附件后查看完整高清内容
