菜市场钢结构施工图纸

  • 建筑类别:商业
  • 建筑高度类型:单层建筑
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢结构
  • 钢结构:门式刚架,轻钢结构
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 抗震设防烈度:7度抗震
  • 风压:0.50kN/平方米
  • 雪压:0.40kN/平方米
  • 参考图纸:13张

附件详情

结构设计总说明、桩位图、基础平面图、基础详图、预埋螺栓 平面布置图 、屋面结构布置图、屋面檩条布置图、墙面檩条布置图、夹层结构平面图、GJ详图、构件详图、钢梯详图共13张图纸。

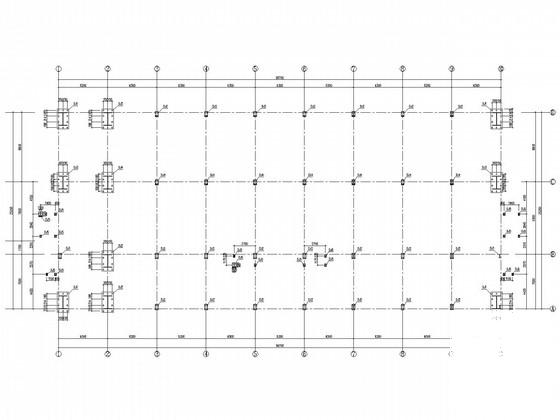

桩位图

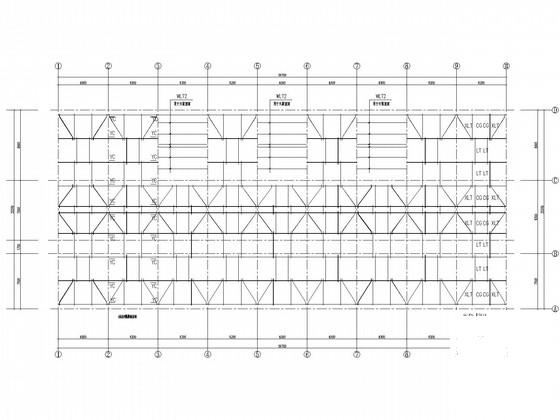

屋面檩条布置图

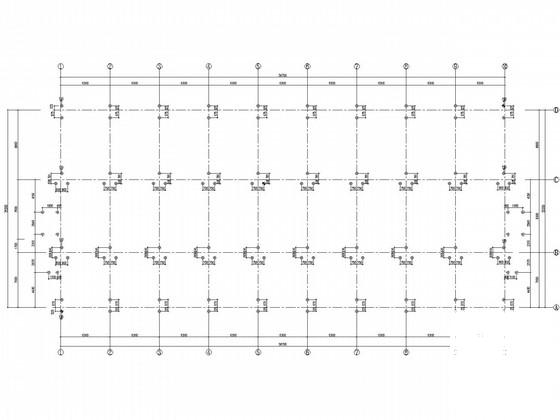

预埋螺栓平面布置图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 钢结构结构施工图纸 - 1
    钢结构结构施工图纸 - 1
  • 钢结构结构施工图纸 - 2
    钢结构结构施工图纸 - 2

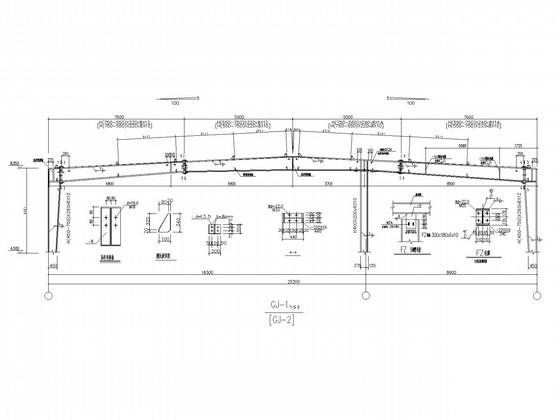

  • 钢结构结构施工图纸 - 3
    钢结构结构施工图纸 - 3
  • 钢结构结构施工图纸 - 4
    钢结构结构施工图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
