大楼南北区钢结构连接天桥结构施工图纸

  • 建筑类别:交通建筑
  • 建筑高度类型:多层建筑
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢结构
  • 钢筋混凝土结构:框架
  • 钢结构:轻钢结构,桁架
  • 结构安全等级:二级
  • 抗震设防烈度:7度抗震
  • 风压:0.80kN/平方米
  • 参考图纸:9张
  • 设计年代:近代

附件详情

该项目是南北区大楼连接天桥项目,钢结构,建筑抗震设防类别为丙类,抗震设防烈度为7度,设计地震分组为第二组,基本地震加速度为0.15g,场地类别为II类。
该资料包含:钢 结构设计说明 ,焊接详图,钢柱平面布置图,二楼结构平面布置图,屋面檩条 平面布置图 ,桁架详图, 节点详图 ,楼承板详图,框架立面图,材料表等共计9张图。
分享投稿时间:近几年3月。

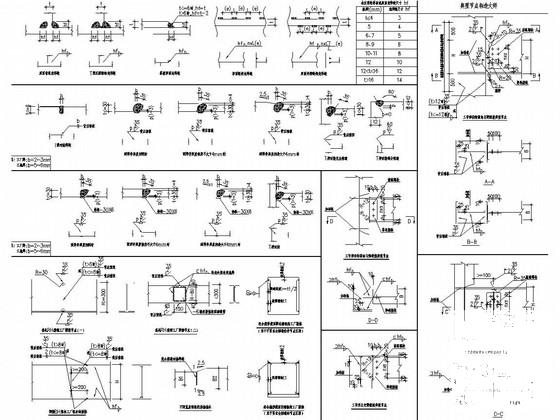

焊接详图

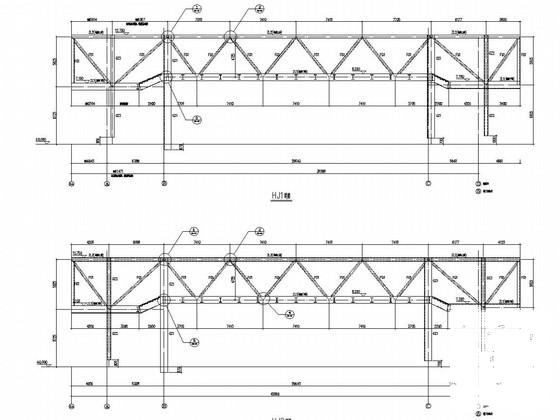

桁架详图

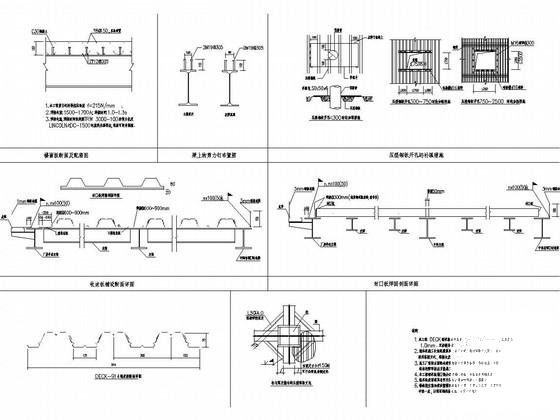

楼承板详图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 钢结构结构施工图纸 - 1
    钢结构结构施工图纸 - 1

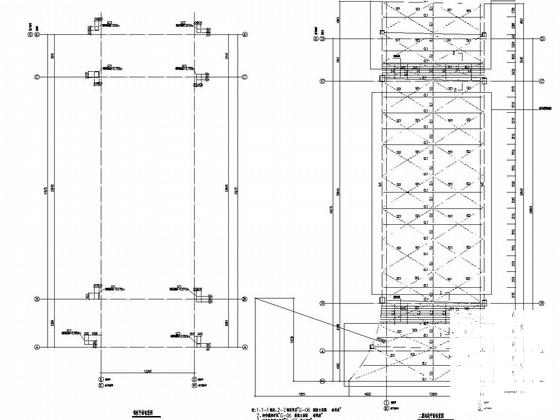

  • 钢结构结构施工图纸 - 2
    钢结构结构施工图纸 - 2
  • 钢结构结构施工图纸 - 3
    钢结构结构施工图纸 - 3
  • 钢结构结构施工图纸 - 4
    钢结构结构施工图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
