12层大厦结构CAD施工图纸

  • 建筑类别:住宅,商业
  • 建筑高度:高层建筑
  • 地上层数:12层
  • 地下层数:2层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架剪力墙
  • 基础形式 :筏形基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:7度抗震
  • 风压:0.35kN/平方米
  • 雪压:0.30kN/平方米
  • 地下室功能:人防,车库
  • 参考图纸:28张
  • 设计年代:近代

附件详情

石家庄某大厦结构施工图
该资料为:石家庄某大厦结构施工图
该项目位于石家庄,地下一层为汽车库,地下二层战时为六级人防二等人员掩蔽所,平时为汽车库。地上一、二、三层为商店,四层至十二层为住宅.建筑高度:40.40米,结构主体采用框-剪结构体系,框架抗震等级为三级,剪力墙抗震等级为二级建筑抗震设防类别为丙类,结构安全等级为二级,该项目基础采用钢筋砼筏板基础,地基基础设计等级为乙级。
基本风压:0.35kN/平方米,基本雪压:0.30kN/平方米,标准冻深0.6m ,地面粗糙度为C类。
本地区抗震设防烈度为7度
该资料包含:
结构设计总说明、基础平面图、基础详图、地下二层墙、柱定位及设备留洞图、坡道板配筋图、坡道剖面图、梁平法施工图、柱平面布置及配筋、剪力墙、柱平法施工图、剪力墙及柱配筋表、各层结构平面图、大屋顶板结构平面图、消防水池底板配筋、水池外墙剖面、池壁角部配筋大样、 楼梯详图 共28张图纸。


2

3

4

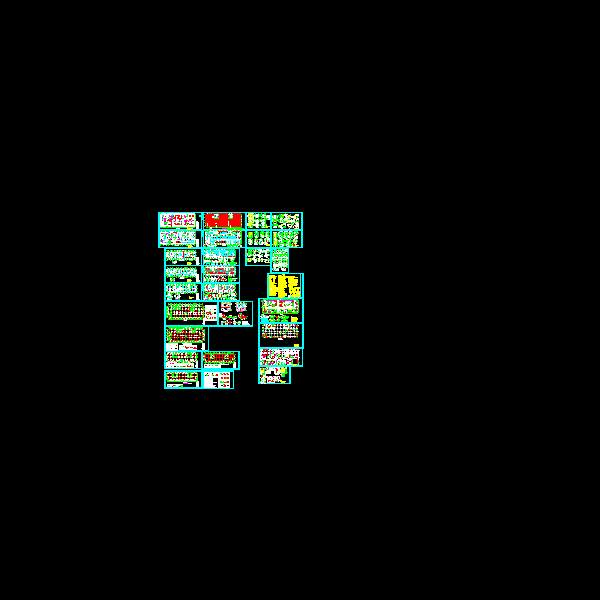

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源
