11层温泉小镇住宅楼地暖设计CAD施工大样图

  • 设计说明:有
  • 建筑类别:住宅
  • 建筑高度:多层建筑
  • 地上层数:11层
  • 地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:10张
  • 设计年代:近代
  • 设计内容:采暖,其它
  • 冷热源:太阳能
  • 采暖系统:热水辐射,户式燃气炉
  • 水系统:同程式,异程式
  • 项目地址:河北
附件详情
  • 设计施工总说明
  • 主要设备材料表
  • 采暖系统图
  • 采暖通风平面图
  • 设备安装详图
  • 施工设计图
附件详情
1、该住宅楼地下一层储藏间,地上2层商业,其余为住宅层,檐口建筑高度是33.6米。
2、采暖系统:住宅部分采暖热媒由换热站提供。供回水温度为55/45℃,采用低温地板辐射采暖,采暖系统采用下供下回双管系统,采暖系统不分区;商业部分分户燃气炉供暖系统,供回水温度为80/60℃,采用散热器采暖,同程式(局部异成)双管系统。
3、热负荷:该项目住宅供暖耗热量152.19kW,商业供暖耗热量29.3kW,采暖单位面积热指标......
4、通风排烟系统:有外窗卫生间采用可开启外窗进行自然通风,商业部分无外窗卫生间采用排气扇进行机械通风......

编制于2013年,图纸共10张。

河北温泉小镇住宅楼地暖设计施工
采暖通风平面图
设备安装大样图
施工平面图

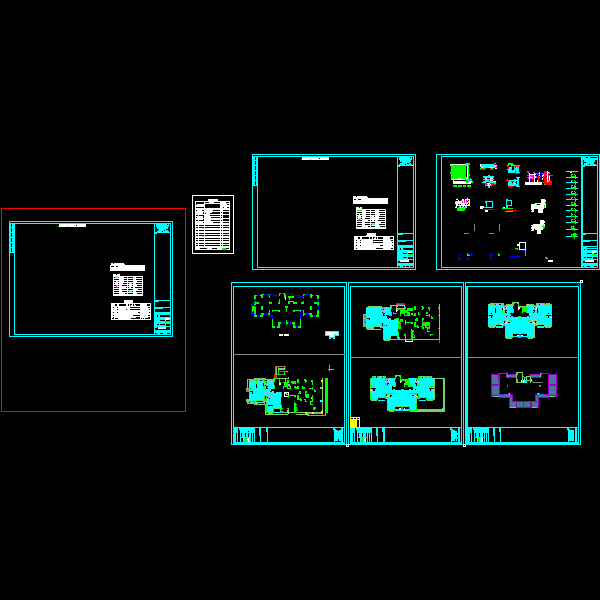

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源
  • 11层温泉小镇住宅楼地暖设计CAD施工大样图 - 1
    第 1 张图
以上是部分截图,请下载附件后查看完整高清内容
