两层改造钢结构大扭矩实验室结构施工大样图

  • 建筑类别:办公
  • 建筑高度类型:多层建筑
  • 建筑地上层数:2层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构,钢结构
  • 钢筋混凝土结构:框架
  • 钢结构:轻钢结构
  • 基础形式 :条形基础,独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:7度抗震
  • 风压:0.40kN/平方米
  • 雪压:0.40kN/平方米
  • 参考图纸:21张
  • 设计年代:近代

附件详情

地址位于北京,地上两层。总建筑面积658.04平方米。其中新建建筑设计面积:587.73平方米;改建建筑设计面积:70.31平方米。一层为扭矩实验室和办公室。二层为新建报告厅及休息厅,新建钢结构,改建为框架结构。
包括结构专业图纸: 结构设计说明 ,钢 结构设计说明 ,基础布置图,楼面钢结构布置图,钢结构连接 节点图 ,钢吊车梁及屋面钢结构布置图,吊车梁及牛腿连接 节点图 ,钢楼梯大样图,防微振设计说明,防微振基础大样图等共计13张图;建筑设计说明,平、立、剖面图共计8张图。
设计年代:近代9月。

楼面钢结构布置图

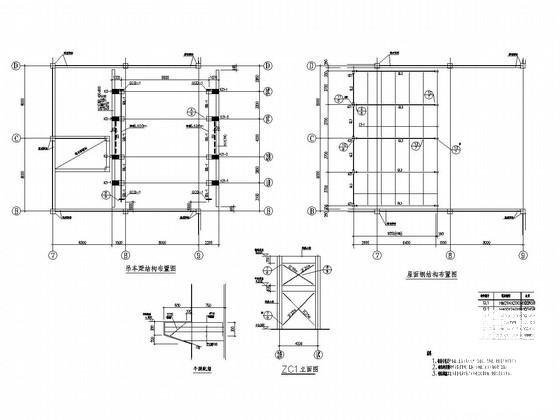

钢吊车梁及屋面钢结构布置图

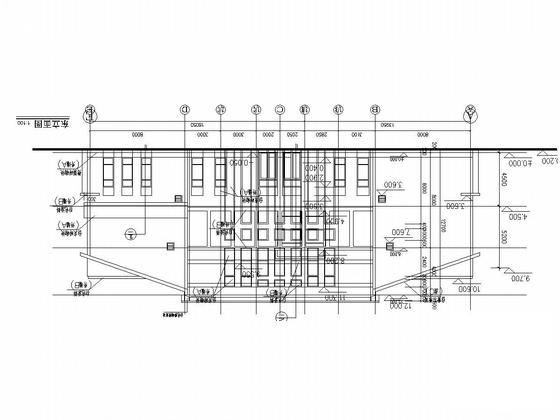

立面图

二层平面图

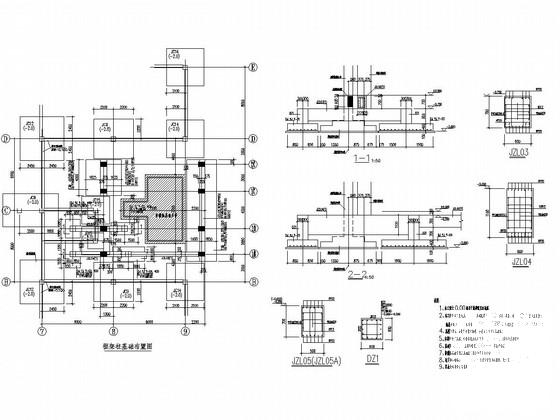

防微振基础大样图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 钢结构大样图 - 1
    钢结构大样图 - 1
  • 钢结构大样图 - 2
    钢结构大样图 - 2
  • 钢结构大样图 - 3
    钢结构大样图 - 3
  • 钢结构大样图 - 4
    钢结构大样图 - 4
  • 钢结构大样图 - 5
    钢结构大样图 - 5
  • 钢结构大样图 - 6
    钢结构大样图 - 6
以上是部分截图,请下载附件后查看完整高清内容
