2层小型欧式别墅结构CAD施工图纸

  • 建筑类别:别墅
  • 建筑高度:多层建筑
  • 地上层数:2层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 参考图纸:9张

附件详情

基础结构平面、柱定位、板配筋平面、梁配筋平面、屋面水平梁板配筋平面、屋面折梁折板配筋平面、基础梁配筋平面、结构模板平面、屋面水平模板平面、坡屋面模板平面、楼梯节点、基础节点共9张图纸。

板配筋平面

屋面水平模板平面

节点详图

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源

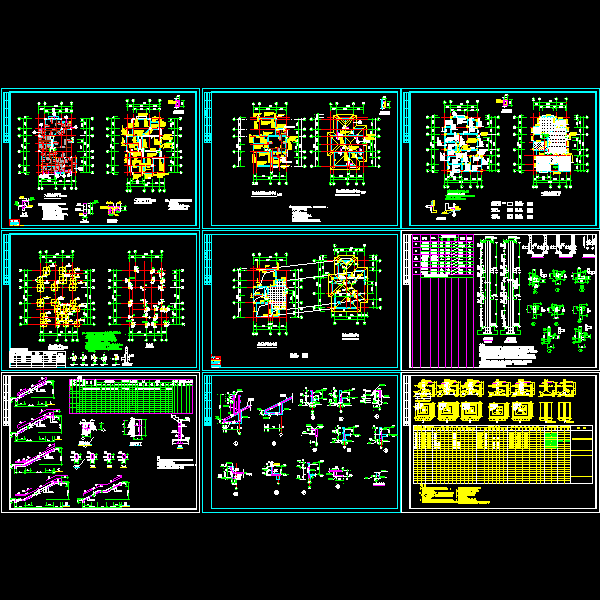

  • 2层小型欧式别墅结构CAD施工图纸 - 1
    第 1 张图
以上是部分截图,请下载附件后查看完整高清内容
