榆神矿区香水河矿井及选煤厂项目

搜索更多资源
一、设计依据
1、中煤西安设计工程有限责任公司编制的《陕西榆神矿区香水河矿井及选煤厂 初步设计》。
二、建设规模
本变电所一回35kV电源通过LGJ-185/13km线路引自锦界I变110kV变电站,
第二回35kV电源通过LGJ-185/9km线路引自亚华电厂35kV升压变的35kV母线。
站内主变压器为2x12500KVA的有载调压降压变压器,正常运行时两台变压器同时运行；
35KV进线共二回,10KV出线二十七回,电容补偿2x3600KVAR。
三、电气主接线
1、35KV部分:电源进线二回,主变出线二回,接线为单母线分段接线。
2、10KV部分:主变进线二回,10KV出线二十七回。接线为单母线分段接线。10KV
Ⅰ、Ⅱ段母线各设一套MCR动态无功补偿装置,每套补偿容量为3600KVAR。
并在10KVⅠ、Ⅱ段母线上各装设一套ZDBG型自动调谐消弧线圈成套装置。
四、图纸展示
封面
10kV配电室
35kV系统接线图
布置总平面图
二层火灾报警平面布置图
室外照明平面布置图
室外主接地网平面图
主变压器10kV进线安装图

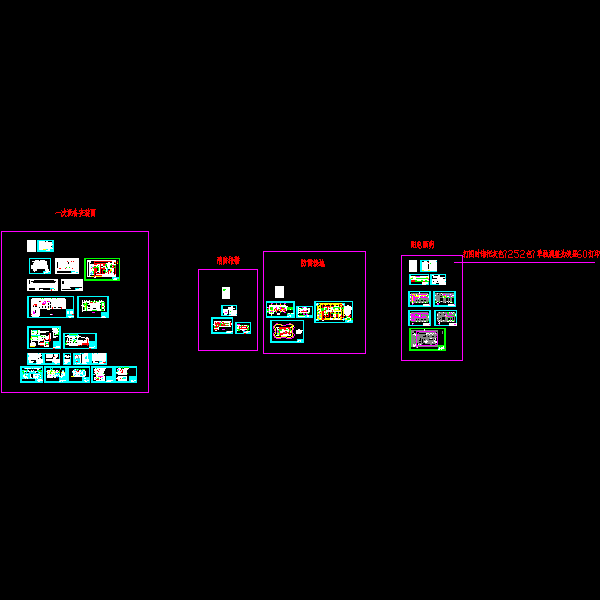

以下是附件的其中一部分截图，共1张，您也可以 搜索 更多您想要的资源
