钢结构玻璃雨篷结构设计施工图纸

  • 建筑类别:其他
  • 图纸设计深度:施工图
  • 建筑设计结构形式:钢结构
  • 钢结构:门式刚架
  • 参考图纸:13张
  • 设计年代:近代

附件详情

某钢结构玻璃雨篷结构设计图
该资料为:某钢结构玻璃雨篷结构设计图
该资料包含:
设计说明、钢梁施工平面分格图、驳接爪底座安装平面分格图、夹胶玻璃平面分格图、钢构点式雨蓬剖面图、变截面H钢梁加工图、加强钢板拉杆耳片埋板加工图、加强钢板拉杆耳片埋板加工图、点式玻璃雨蓬 节点图 共13张图纸。


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

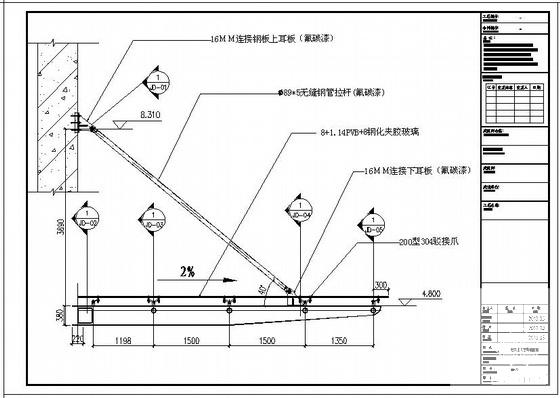

  • 钢结构雨篷设计图纸 - 1
    钢结构雨篷设计图纸 - 1

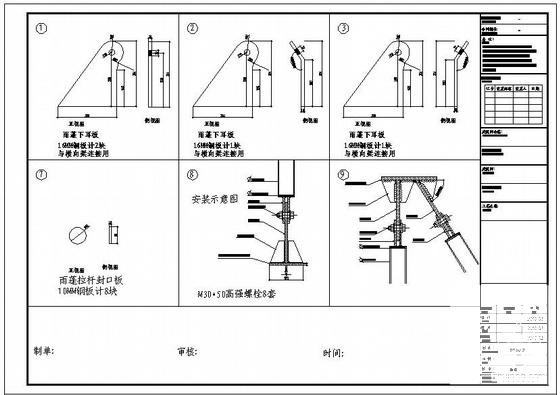

  • 钢结构雨篷设计图纸 - 2
    钢结构雨篷设计图纸 - 2

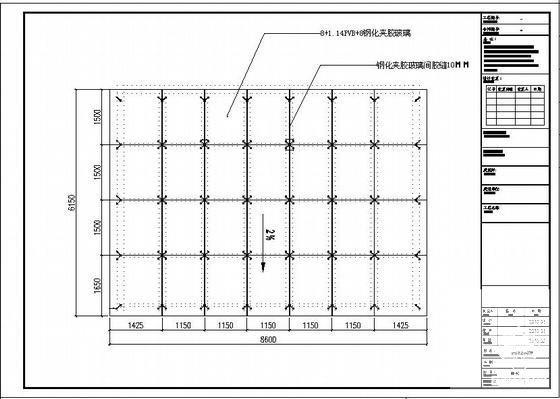

  • 钢结构雨篷设计图纸 - 3
    钢结构雨篷设计图纸 - 3
  • 钢结构雨篷设计图纸 - 4
    钢结构雨篷设计图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
