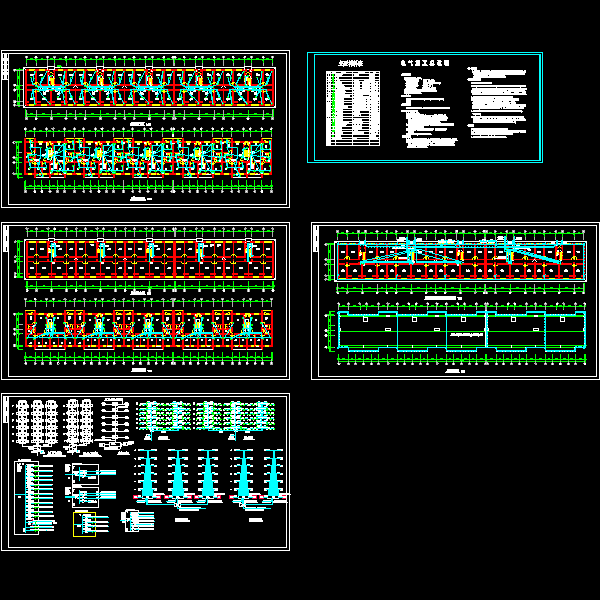

标准住宅电气CAD图纸

电气施工总说明

一)设计依据:

1、现行国家规范和标准<<民用建筑 >> (JGJ/T16-92);<<建筑物防雷设计规范>> (GB50057-94(2001年版);(BJ 16-87 )<< 规范>>(GB50096-1999)<<住宅设计规范>>

2.建设单位所认可的方案设计及提供的设计任务书等相关资料.

3.有关专业提供的技术资料要求.

(二)项目概要该项目为三河市税苑小区1#住宅楼,为砖混结构,现浇混凝土楼板,共6层,为平屋顶.

(三)设计范围该资料包括低压220/380V照明配电系统,防雷和接地系统,通信网络.有线电视.

(四)供电电源及配电系统

1.该项目为部分三级负荷.

2.该项目的低压配电系统接地型式采用TN-C-S系统.按照伸缩缝分别引入.22-1000V型电力电缆由配电室以电缆直埋方式引入到建筑物.

3.采用VV埋深地下0.8米,进户处穿钢管保护,伸出建筑物1米,电源进户处做重复接地.电源进户处的电力线路如果在暖气管道的上方，间距大于0.3米。

4.除非图面另有解释,所有插座管线选用BV-500V型电线穿PC型管,敷设在现浇混凝板内;竖直方向暗敷设在墙体内.

5.系统接地:采用BV型导线作为专用接地干线,引至 电源总箱旁的总等电位联结端子箱.

6.计量方式:集中计量,电表箱集中放置在地下室.(五)照明系统1.该项目的照明光源主要采用白炽灯和荧光灯.所有荧关灯均采用电子型镇流器.功率因数不小于0.9.2.除非图面另有解释,所有的照明管线选用BV-500V型电线穿PC管,敷设在现浇混凝楼2的导线穿管规则为：2根穿PC16，楼板内;竖直方向为暗敷设在墙体内,BV-2.5mm3根穿PC20，4~6根穿PC25。

弱电平面图

屋顶

系统图

照明平面图

总等电位联结平面图
