17万平米地下大型商场电气照明CAD图纸

搜索更多资源
一.设计范围:
1.正常照明配电系统 2.应急照明配电系统.
二.应急照明配电系统 为双电源配电,末级自动切换.
三.该项目高.低压配电室.变压器室.值班室.空调机房.管
理用房.配电间等处正常照明兼火灾应急照明.火灾时强
行点亮.疏散指示照明灯带蓄电池,应急时间60分钟.
四.导线的选择与线路敷设:
1.正常 :
分支线均采用BV型铜芯电线穿阻燃塑料管,沿墙.地或楼
板内暗敷.商场正常照明系统中为装修做预留回路,灯具
的选型待装修时确定.在低压配电室做下沉广场的广告照
明回路.
2.应急照明系统:
分支线均采用
ZRBV型阻燃铜芯电线穿金属管,沿墙.地或楼板内暗敷,其
保护层厚度不小于3CM.封闭式电缆桥架外皮刷耐火极限不
小于1.5小时的防火涂料.
步行街事故照明系统分支线采用ZRYJV交联聚乙烯阻燃铜
芯电缆,穿金属管暗敷在地沟内.
照明配电干线选型及敷设方式见电力施图.
3.线路敷设的几点要求:
(1).穿管保护的线路超过规程规定的长度时应在适当位置
加装中间盒.
(2).穿管保护的线路在遇到建筑伸缩缝时,应加装伸缩缝穿
线盒,
五.照明配电箱的选择与安装:
正常照明配电箱采用GHL系列低压动力配电柜,落地靠墙
安装.具体尺寸见照明配电系统图.应急照明配电箱为铁质
非标箱,底边距地1.5米,墙上明装.
六.其他:
1.该资料未尽事宜依照国家标准及规范施工.
2.照明器件与设备的选择见图例表.
照明配电系统图
应急照明配电系统图
以下是附件的其中一部分截图，共2张，您也可以 搜索 更多您想要的资源

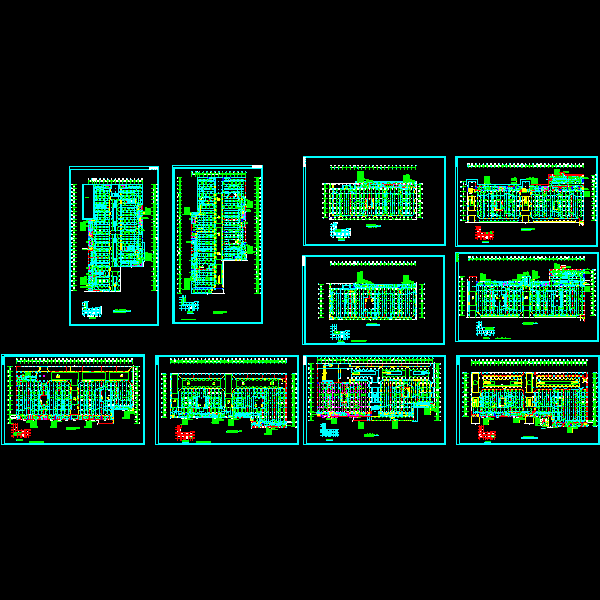

  • 17万平米地下大型商场电气照明CAD图纸 - 1
    第 1 张图

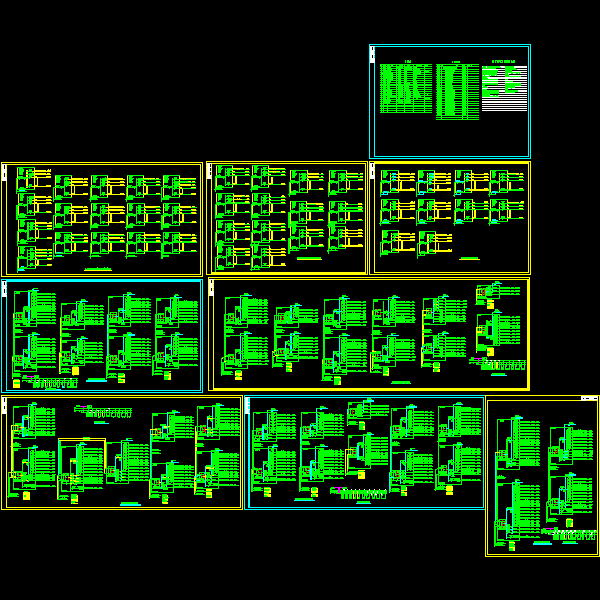

  • 17万平米地下大型商场电气照明CAD图纸 - 2
